Вентилятор привод (для масляный радиатор) — HITACHI ZX850-3

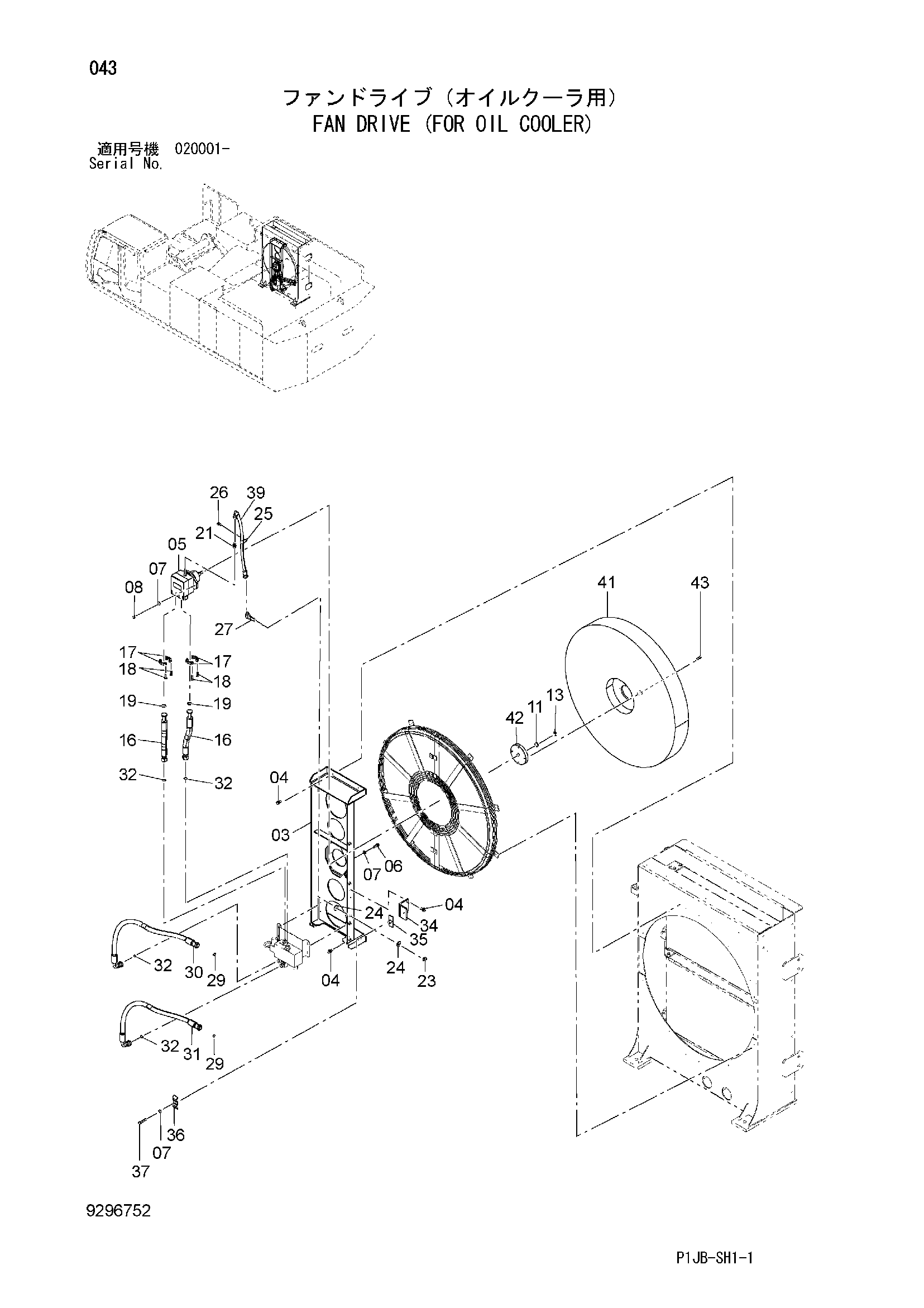

Заводская схема «Вентилятор привод (для масляный радиатор)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 7056506 | Кронштейн | 1 |
| 04 | J271235 | Болт с шайбой | 8 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4634947 | Гидромотор | 1 |
| 06 | J921240 | Болт | 2 |
| 07 | A590112 | Плоская шайба | 5 |
| 08 | J950012 | Гайка | 2 |
| 11 | J222016 | Шайба | 1 |
| 13 | J953016 | Гайка | 1 |
| 16 | 4692282 | Шланг | 2 |
| 17 | 986910 | Разъёмный фланец | 4 |
| 18 | M341030 | Болт с внутренним шестигранником | 8 |
| 19 | 971489 | Уплотнительное кольцо | 2 |
| 21 | 4489342 | Адаптер | 1 |
| 21A | 4506416 | Уплотнительное кольцо | 1 |
| 23 | 4465189 | Гайка | 1 |
| 24 | A590120 | Плоская шайба | 2 |
| 25 | 4190274 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4465051 | Угловой штуцер | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 2 |
| 30 | 4692283 | Шланг | 1 |
| 31 | 4692284 | Шланг | 1 |
| 32 | 4187308 | Уплотнительное кольцо | 4 |
| 34 | 9764780 | Кронштейн | 1 |
| 35 | 9727633 | Хомут | 1 |
| 36 | 4202103 | Хомут | 1 |
| 37 | J901260 | Болт | 1 |
| 39 | 4294357 | Шланг | 1 |
| 41 | 4670618 | Вентилятор | 1 |
| 42 | 3111222 | Муфта | 1 |
| 43 | M341236 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
