Крышка (воздушный фильтр) — HITACHI ZX850-3

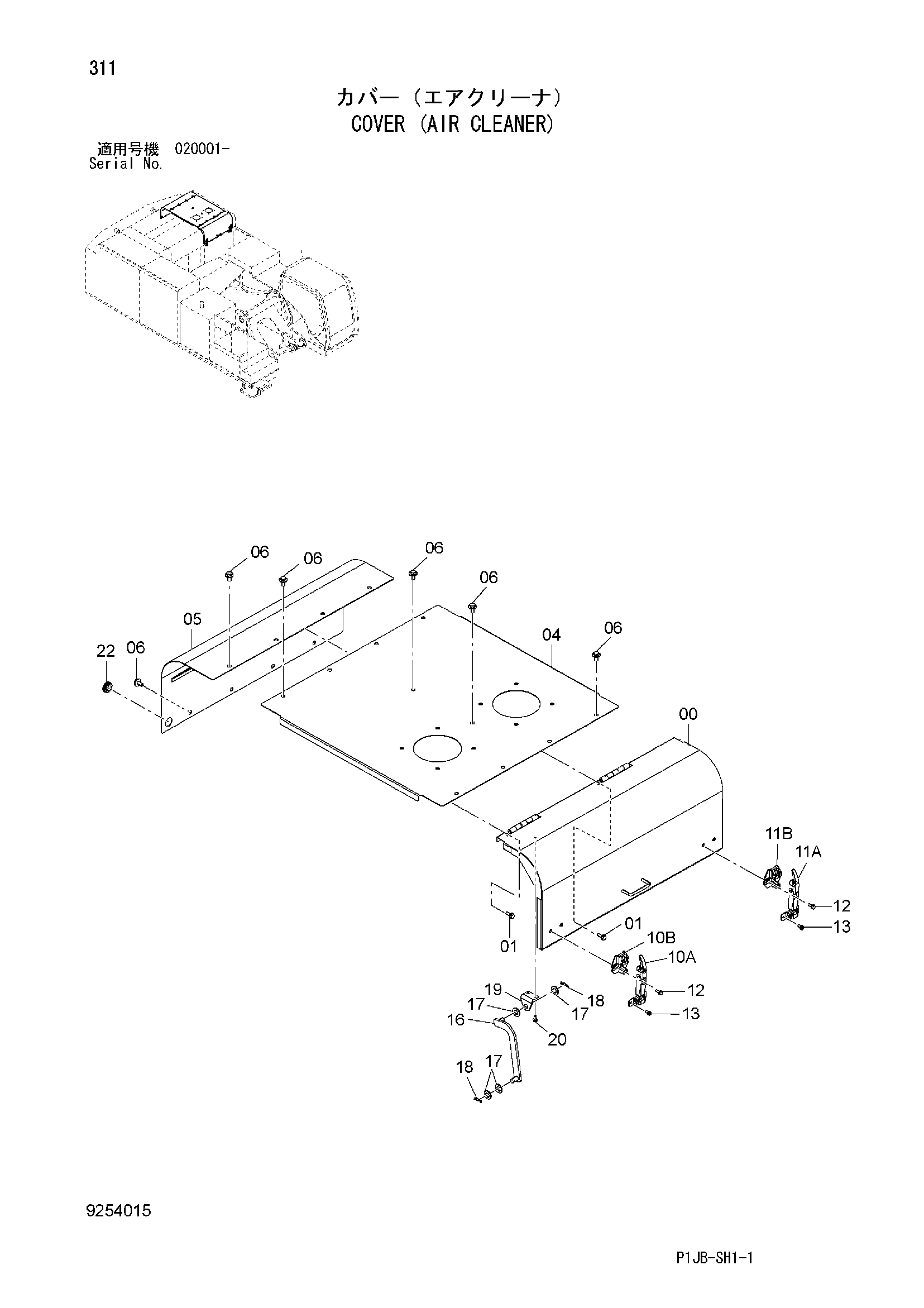

Заводская схема «Крышка (воздушный фильтр)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024038 | Крышка | 1 |
| 01 | J271030 | Болт с шайбой | 6 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 7049001 | Крышка | 1 |
| 05 | 7049002 | Крышка | 1 |
| 06 | J281230 | Болт с шайбой | 18 |
| 06A | J901230 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 10 | 4361438 | Защёлка | 1 |
| 10A | 3074568 | Защёлка | 1 |
| 10B | 3021131 | Анкхор | 1 |
| 11 | 4231750 | Защёлка | 1 |
| 11A | 3044290 | Защёлка | 1 |
| 11B | 3021131 | Анкхор | 1 |
| 12 | J260825 | Болт с шайбой | 4 |
| 12A | J900825 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J460820 | Винт с шайбой | 4 |
| 16 | 9765734 | Стойка | 1 |
| 17 | 4087197 | Шайба | 4 |
| 18 | 4022701 | Стопорный палец | 2 |
| 19 | 4651553 | Кронштейн | 1 |
| 20 | J260820 | Болт с шайбой | 2 |
| 20A | J900820 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 22 | 4347433 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
