Гидроцилиндр стрелы (левый)(погрузчик) — HITACHI ZX850-3

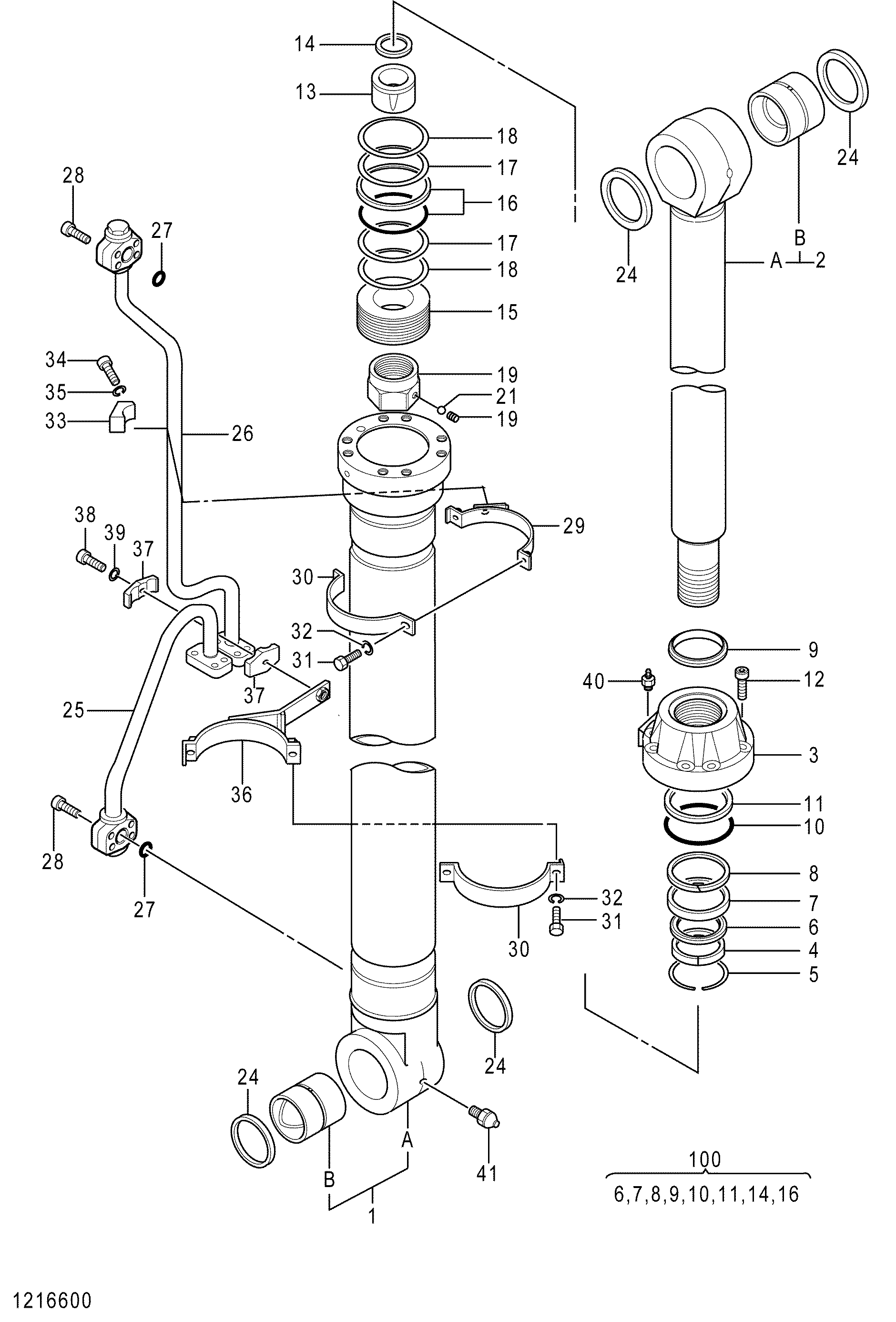

Заводская схема «Гидроцилиндр стрелы (левый)(погрузчик)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4674887 | Гидроцилиндр стрелы | 1 | |
| 1 | 1214603 | Труба гидроцилиндра | 1 |
| 1A | 1214601 | Труба гидроцилиндра | 1 |
| 1B | 0702501 | Втулка | 1 |
| 2 | 1214604 | Шток поршня | 1 |
| 2A | 1214602 | Шток поршня | 1 |
| 2B | 0444801 | Втулка | 1 |
| 3 | 0977903 | Головка гидроцилиндра | 1 |
| 4 | 0379806 | Втулка | 1 |
| 5 | 0191415 | Стопорное кольцо | 1 |
| 6 | 0956502 | Кольцо | 1 |
| 7 | 0977904 | U-образная манжета | 1 |
| 8 | 0242505 | Опорное кольцо | 1 |
| 9 | 0977905 | Грязесъёмное кольцо | 1 |
| 10 | A811190 | Уплотнительное кольцо | 1 |
| 11 | 0257007 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0702502 | Амортизирующий подшипник | 1 |
| 14 | 0645006 | Уплотнение амортизатор | 1 |
| 15 | 0702503 | Поршень | 1 |
| 16 | 0257010 | Уплотнительное кольцо | 1 |
| 17 | 0977906 | Направляющее кольцо | 2 |
| 18 | 4199817 | Кольцо | 2 |
| 19 | 0965104 | Гайка | 1 |
| 20 | 0379815 | Установочный винт | 1 |
| 21 | 0109124 | Стальной шарик | 1 |
| 24 | 4251767 | Грязесъёмное кольцо | 4 |
| 25 | 1216601 | Трубка | 1 |
| 26 | 1216602 | Трубка | 1 |
| 27 | 955612 | Уплотнительное кольцо | 2 |
| 28 | M341445 | Болт с внутренним шестигранником | 8 |
| 29 | 1214607 | Лента | 1 |
| 30 | 0379820 | Лента | 2 |
| 31 | J901035 | Болт | 4 |
| 32 | A590910 | Шайба | 4 |
| 33 | 0972307 | Хомут трубки | 1 |
| 34 | 1207803 | Болт | 1 |
| 35 | A590914 | Пружинная шайба | 1 |
| 36 | 0379703 | Лента | 1 |
| 37 | 0379821 | Хомут трубки | 2 |
| 38 | 1214608 | Болт | 1 |
| 39 | 0168014 | Пружинная шайба | 1 |
| 40 | 0643016 | Воздушный клапан | 1 |
| 41 | 0952505 | Штуцер | 1 |
| 100 | 4652905 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
