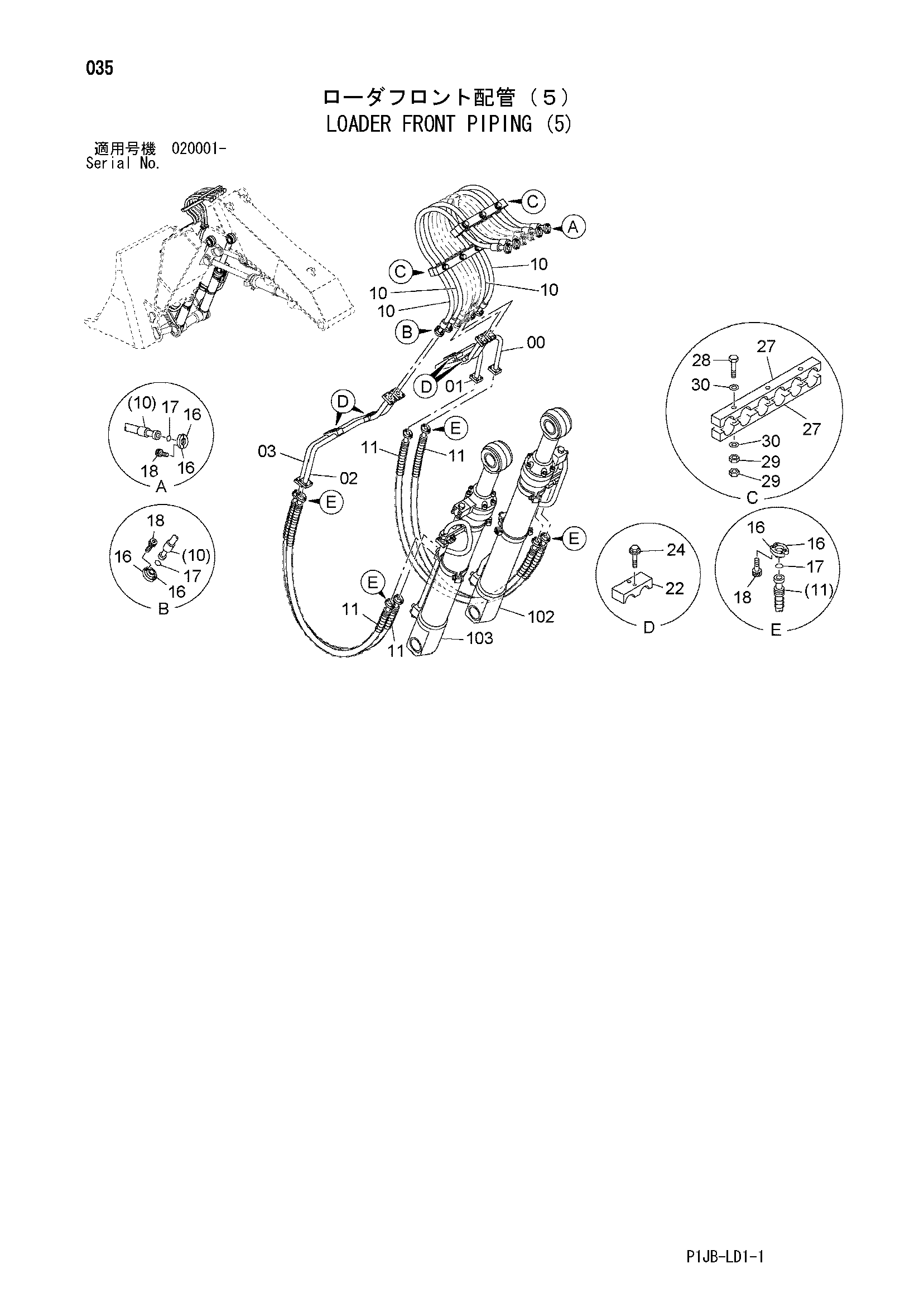

Погрузчик гидролинии рабочего оборудования (5) — HITACHI ZX850-3
Заводская схема «Погрузчик гидролинии рабочего оборудования (5)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8046526 | Трубка | 1 |
| 01 | 8046528 | Трубка | 1 |
| 02 | 8046527 | Трубка | 1 |
| 03 | 8046529 | Трубка | 1 |
| 10 | 4441974 | Шланг | 4 |
| 11 | 4421534 | Шланг | 4 |
| 16 | 4089703 | Разъёмный фланец | 32 |
| 17 | 4508805 | Уплотнительное кольцо | 16 |
| 18 | M341445 | Болт с внутренним шестигранником | 64 |
| 22 | 4205816 | Хомут трубки | 4 |
| 24 | J011280 | Болт с шайбой | 8 |
| 24 | J271280 замена: J901280 | Болт с шайбой | 8 |
| 27 | 3074182 | Хомут | 4 |
| 28 | J901211 | Болт | 6 |
| 29 | J950012 | Гайка | 12 |
| 30 | 449490 | Шайба | 12 |
| 102 | 4328131 | Гидроцилиндр ковша (правый) | 1 |
| 103 | 4328132 | Гидроцилиндр ковша (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
