Электрооборудование (4) — HITACHI ZX850-3

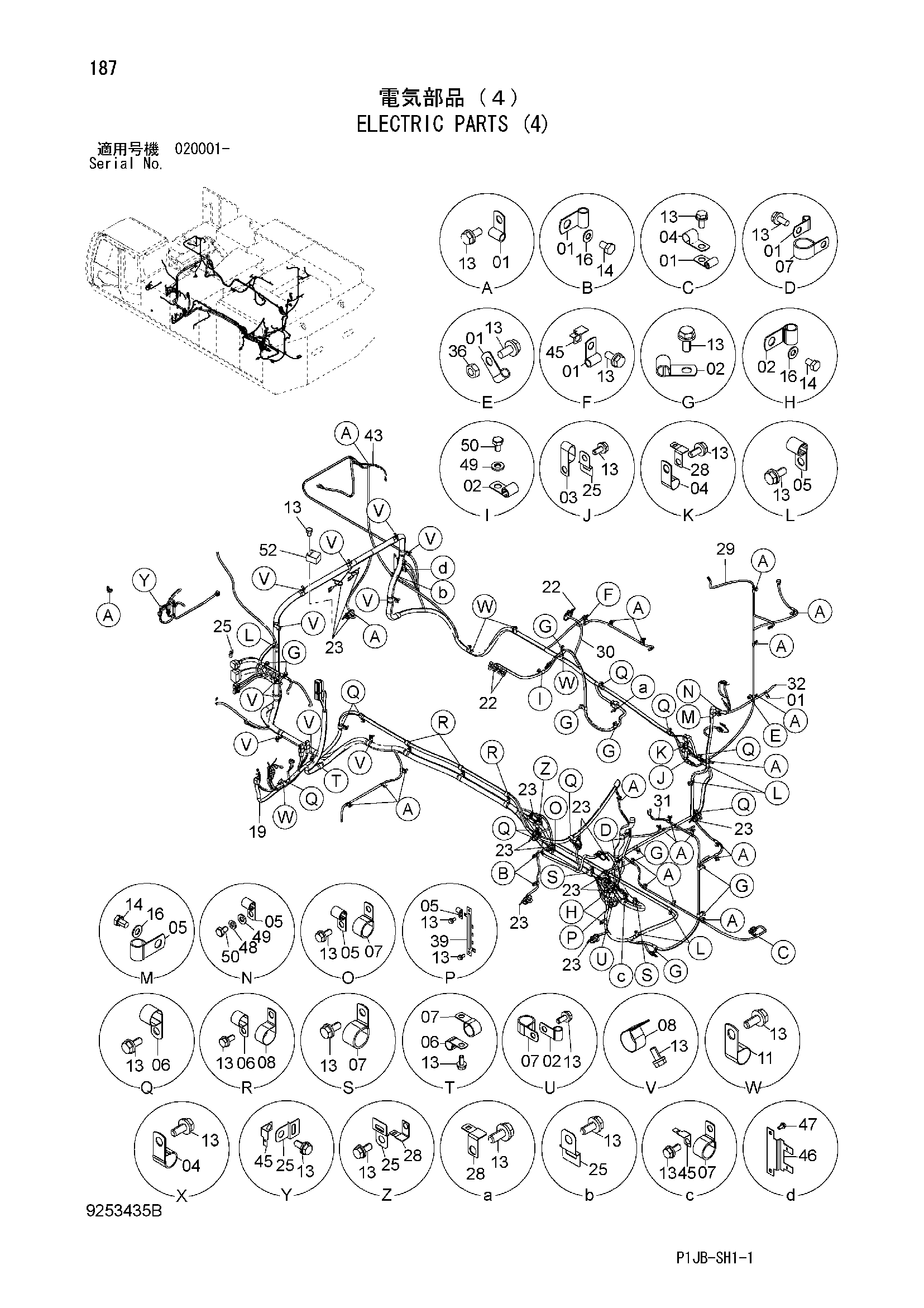

Заводская схема «Электрооборудование (4)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим (10mm) | 30 |
| 02 | 4190275 | Зажим (14mm) | 14 |
| 03 | 4190282 | Зажим (18mmX2) | 1 |
| 04 | 4190273 | Зажим (18mm) | 3 |
| 05 | 4190253 | Зажим (16mm) | 9 |
| 06 | 4190263 | Зажим (25mm) | 12 |
| 07 | 4192035 | Зажим (28mm) | 7 |
| 08 | 4190264 | Зажим (35mm) | 14 |
| 11 | 4190277 | Зажим (22mm) | 4 |
| 13 | J271025 | Болт с шайбой | 86 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J900812 | Болт | 5 |
| 16 | A590108 | Плоская шайба | 5 |
| 19 | 4641126 | Жгут проводов | 1 |
| 22 | 4055311 | Ленточный зажим | 3 |
| 23 | 4055312 | Ленточный зажим | 13 |
| 25 | 4448037 | Кронштейн | 4 |
| 28 | 4418301 | Кронштейн | 3 |
| 29 | 3106056 | Жгут проводов | 1 |
| 30 | 2052681 | Жгут проводов | 1 |
| 31 | 2052718 | Жгут проводов провод (насос) | 1 |
| 32 | 2052686 | Жгут проводов провод (двигатель) | 1 |
| 36 | J950010 | Гайка | 1 |
| 38 | 8110130 | Кронштейн | 1 |
| 43 | 0006547 | Жгут проводов провод (основной) | 1 |
| 45 | 4257159 | Кронштейн | 4 |
| 46 | 4297280 | Кронштейн | 1 |
| 47 | J260614 | Болт с шайбой | 2 |
| 47A | J900614 | Болт | 1 |
| 47B | A590106 | Плоская шайба | 1 |
| 48 | A590910 | Пружинная шайба | 1 |
| 49 | J222010 | Шайба | 2 |
| 50 | J901016 | Болт | 2 |
| 52 | 8108286 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
