Лубрикатор короб — HITACHI ZX850-3

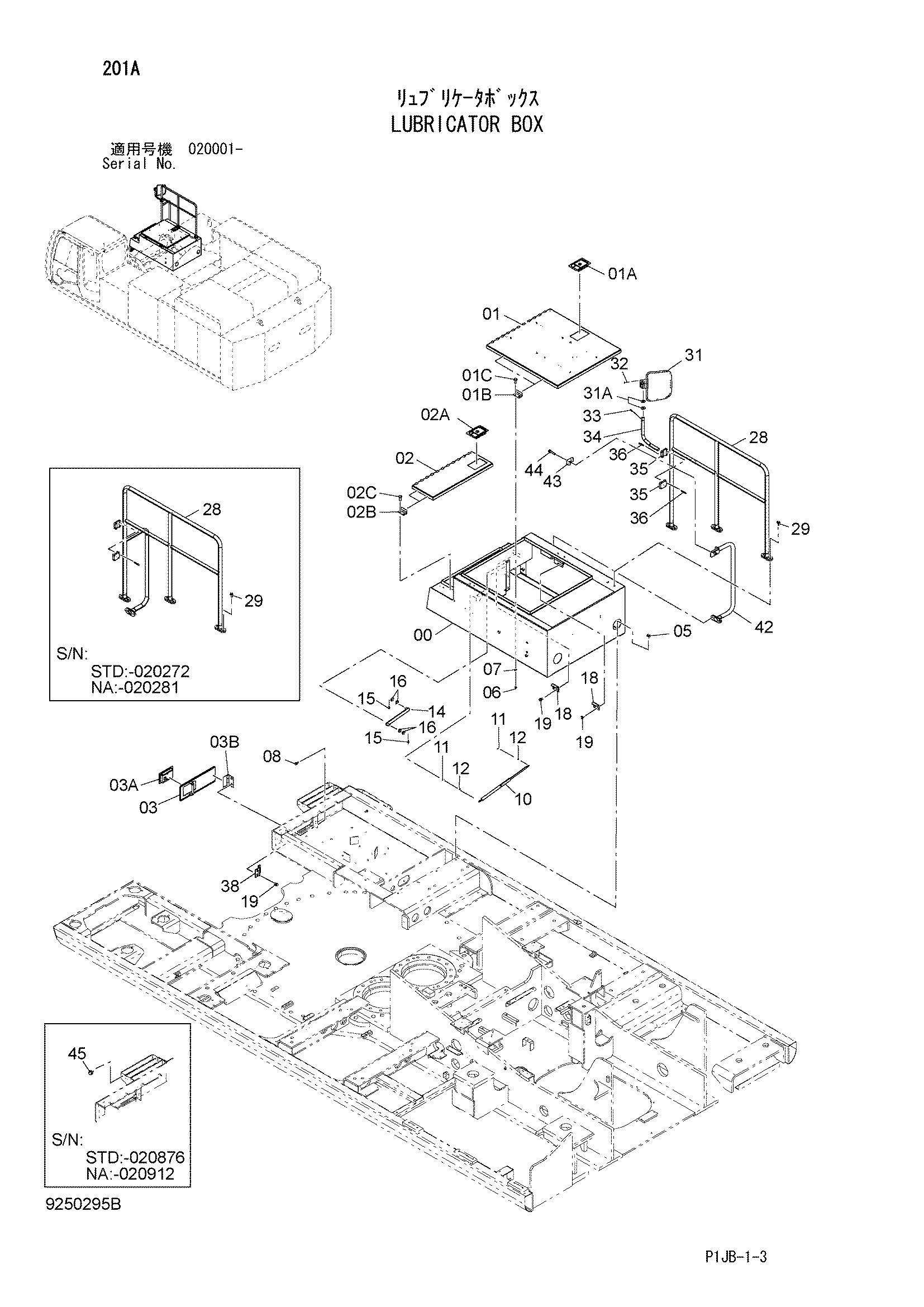

Заводская схема «Лубрикатор короб» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5010304	Крышка	1
01	6024051	Крышка	1
01A	4361768	Блокировка (правый)	1
01B	9746541	Петля	2
01C	J901025	Болт	4
02	7049241	Крышка	1
02A	4361768	Блокировка (правый)	1
02B	9746541	Петля	2
02C	J901025	Болт	4
03	8102527	Дверь	1
03A	4361637	Блокировка (левый)	1
03B	3072015	Петля	1
05	J281235	Болт с шайбой	11
05A	J901235	Болт	1
05B	4249324	Шайба	1
06	J950010	Гайка	8
07	A590110	Плоская шайба	8
08	J271030	Болт с шайбой	3
08A	J901030	Болт	1
08B	J222010	Шайба	1
10	4344047	Гидроцилиндр	1
11	4022697	Стопорный палец	2
12	A590108	Плоская шайба	2
14	9764997	Стойка	1
15	4022701	Стопорный палец	2
16	J222016	Шайба	4
18	4642400	Ограничитель	2
19	J271230	Болт с шайбой	7
19A	J901230	Болт	1
19B	J222012	Шайба	1
28	7049201 замена: 8111431	Поручень	1
28	8111431	Поручень	1
29	J271240	Болт с шайбой	8
29A	J901240	Болт	1
29B	J222012	Шайба	1
31	4418912	Зеркало	1
31A	4653315	Втулка (1=2P)	1
32	J780545	Болт с внутренним шестигранником	4
33	4144018	Пружинный штифт	1
34	8093733	Стойка	1
35	4376895	Хомут	1
36	J260850	Болт с шайбой	4
36A	J900850	Болт	1
36B	A590108	Плоская шайба	1
38	4450838	Ограничитель	1
42	8111414	Поручень	1
43	4190127	Хомут трубки	1
44	J271270	Болт с шайбой	1
44A	J901270	Болт	1
44B	J222012	Шайба	1
45	4294508	Ограничитель	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
