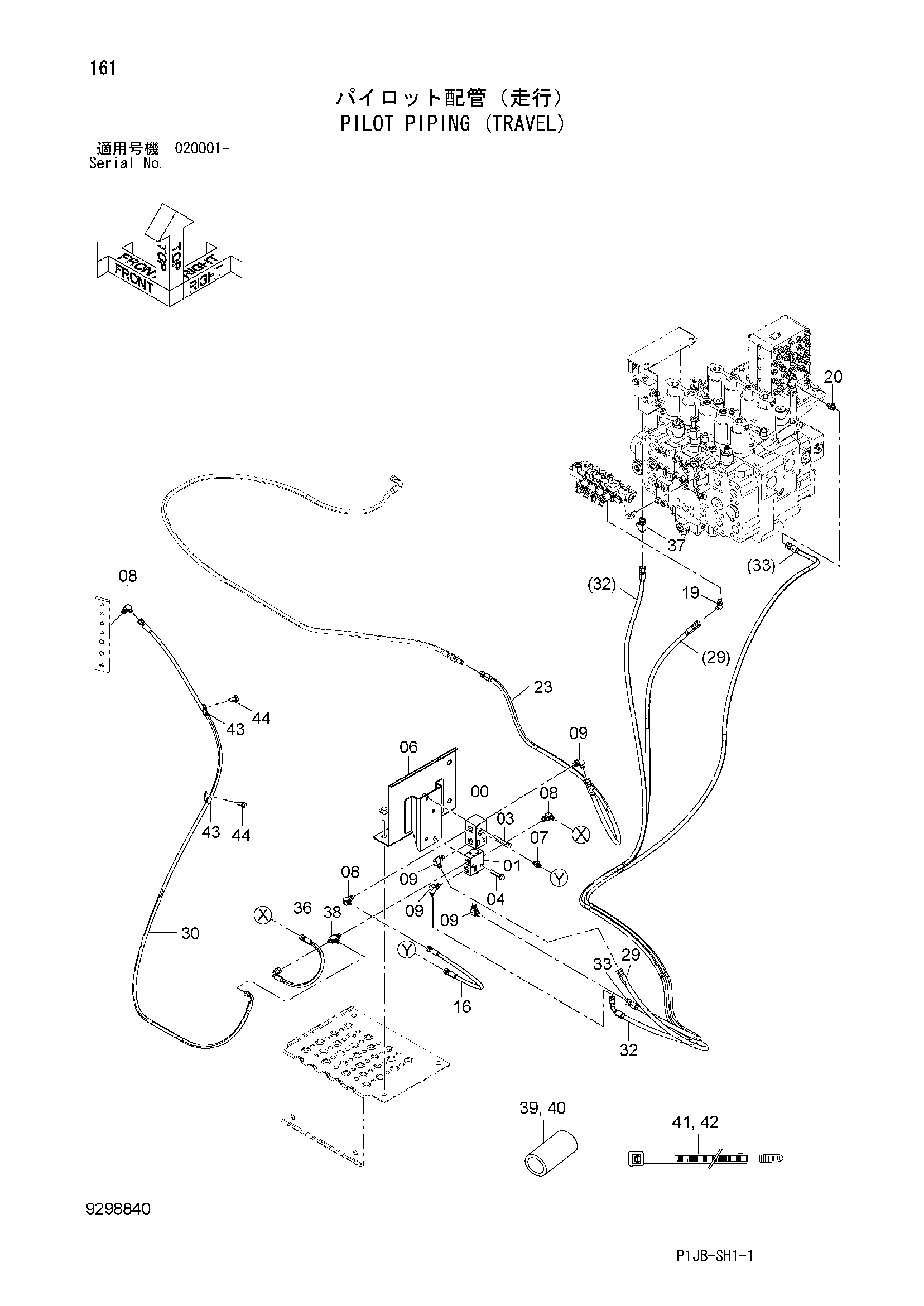

Пилотные гидролинии (ход) — HITACHI ZX850-3
Заводская схема «Пилотные гидролинии (ход)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4207238 | Клапан | 1 |
| 01 | 4368190 | Пилотный клапан | 1 |
| 03 | J271070 | Болт с шайбой | 2 |
| 03A | J901070 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271055 | Болт с шайбой | 2 |
| 04A | J901055 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8116780 | Крышка | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4603896 | Шланг | 1 |
| 19 | A852223 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4696764 | Шланг | 1 |
| 29 | 4696765 | Шланг | 1 |
| 30 | 4696763 | Шланг | 1 |
| 32 | 4696748 | Шланг | 1 |
| 33 | 4696757 | Шланг | 1 |
| 36 | 4313239 | Шланг | 1 |
| 37 | A852433 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852422 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4327293 | Защитный кожух | 8 |
| 40 | 4327294 | Защитный кожух | 2 |
| 41 | 4121859 | Ленточный зажим | 10 |
| 42 | 4055312 | Ленточный зажим | 10 |
| 43 | 4190272 | Зажим | 2 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
