Погрузчик трубопроводы системы смазки (рукоять) — HITACHI ZX850-3

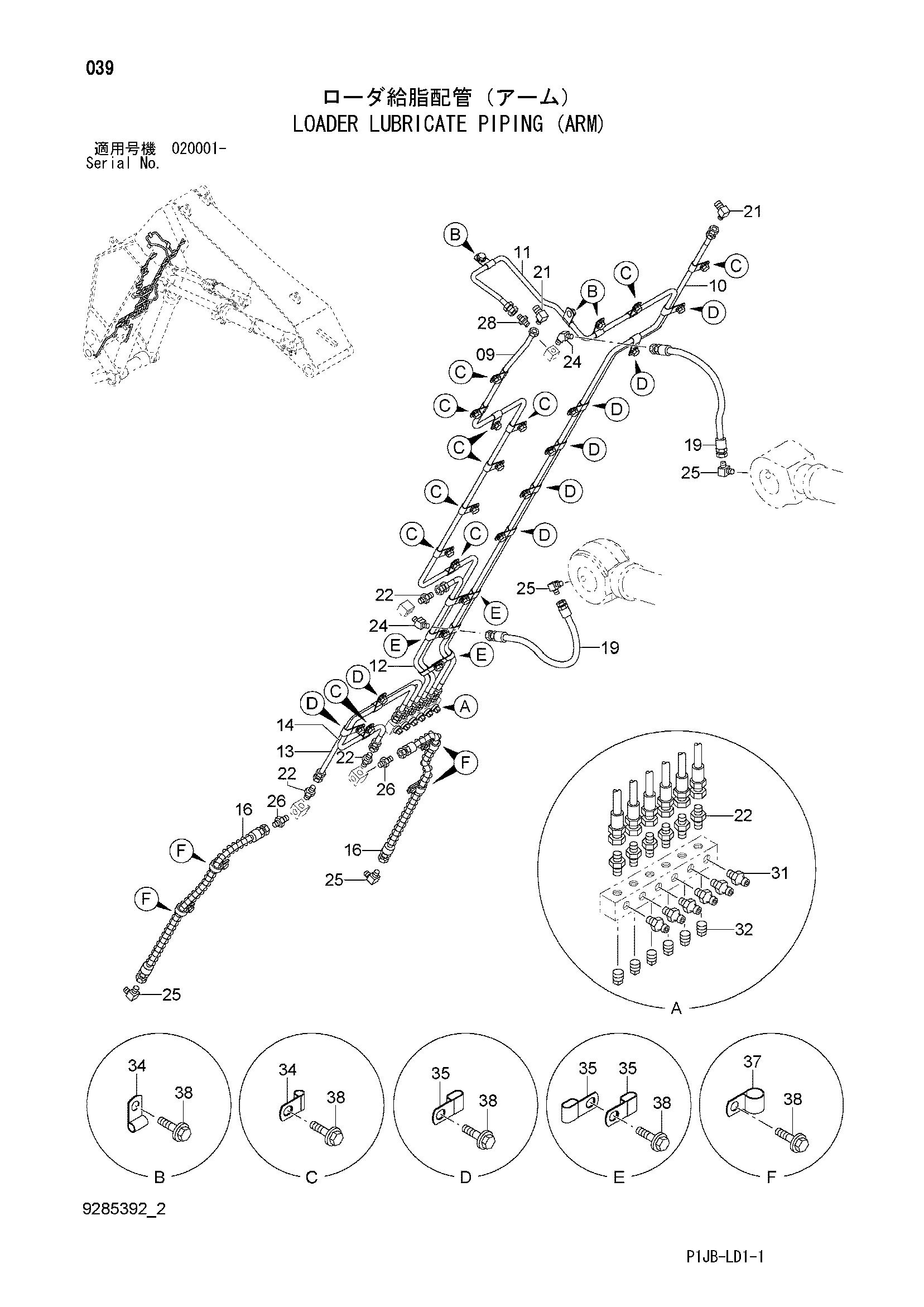

Заводская схема «Погрузчик трубопроводы системы смазки (рукоять)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4428960 | Пластиковый шланг | 1 |
| 10 | 4437275 | Пластиковый шланг | 1 |
| 11 | 4473134 | Пластиковый шланг | 1 |
| 12 | 4414261 | Пластиковый шланг | 1 |
| 13 | 4655467 | Пластиковый шланг | 1 |
| 14 | 4393008 | Пластиковый шланг | 1 |
| 16 | 4367715 | Шланг | 2 |
| 19 | 4367714 | Шланг | 2 |
| 21 | 4154656 | Угловой штуцер | 2 |
| 22 | 4154651 | Адаптер | 9 |
| 24 | 94-1501 | Угловой штуцер | 2 |
| 25 | 94-1401 | Угловой штуцер | 4 |
| 26 | 94-1301 | Адаптер | 2 |
| 28 | 4154651 | Адаптер | 1 |
| 31 | J75482 | Пресс-маслёнка | 6 |
| 32 | 94-2022 | Пробка | 6 |
| 34 | 4190261 | Зажим | 14 |
| 35 | 4192018 | Зажим | 14 |
| 37 | 4190262 | Зажим | 4 |
| 38 | J271025 | Болт с шайбой | 32 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
