BE стрела 7.1m — HITACHI ZX850-3

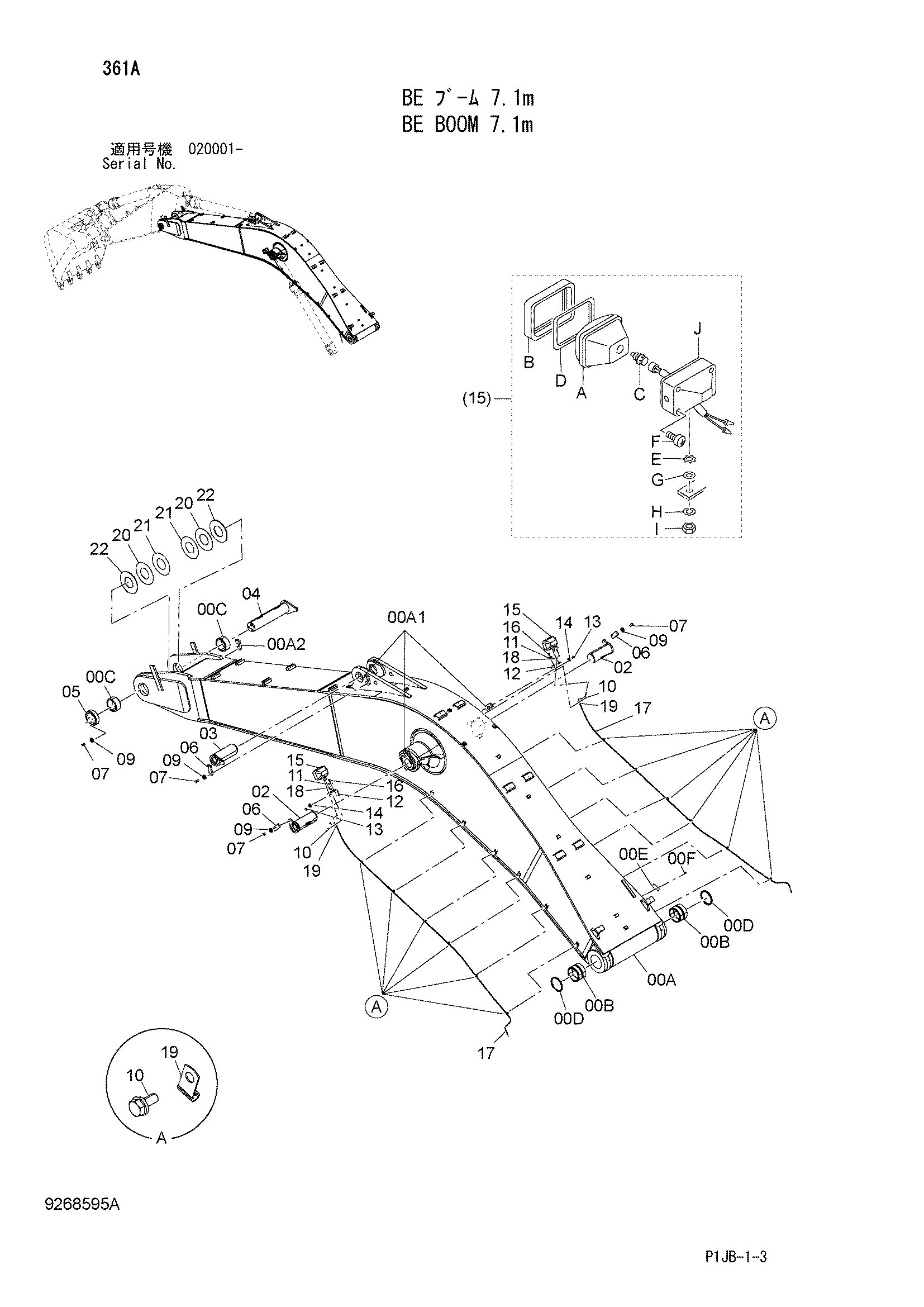

Заводская схема «BE стрела 7.1m» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268596 | Стрела (BE) | 1 |
| 00A | 5010970 | Стрела | 1 |
| 00A1 | 4379221 | Ограничитель | 3 |
| 00A2 | 4651923 | Ограничитель | 1 |
| 00B | 4638802 | Втулка | 2 |
| 00C | 4638803 | Втулка | 2 |
| 00D | 4258580 | Пылезащитное уплотнение | 2 |
| 00F | M492564 | Приводной винт | 4 |
| 02 | 8100947 | Палец | 2 |
| 03 | 8100948 | Палец | 1 |
| 04 | 8100949 | Палец | 1 |
| 05 | 4652101 | Ограничитель | 1 |
| 06 | 4122729 | Пластина | 3 |
| 07 | J912045 | Болт | 9 |
| 09 | J222020 | Шайба | 9 |
| 10 | J271025 | Болт с шайбой | 14 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | J222006 замена: A590106 | Шайба | 2 |
| 11 | A590106 | Плоская шайба | 2 |
| 12 | 9765757 | Кронштейн | 2 |
| 13 | J901425 | Болт | 2 |
| 14 | J222014 | Шайба | 2 |
| 15 | 4336570 | Фара | 2 |
| 15 | 4326800 | Фонарь головка в сборе | 2 |
| 15A | 4326801 | Ленс блок | 1 |
| 15B | 4326802 | Рама | 1 |
| 15C | 4285648 | Лампа | 1 |
| 15D | 4326803 | Прокладка | 1 |
| 15E | 4307026 | Шайба | 1 |
| 15F | 4307027 | Винт | 4 |
| 15G | A590114 | Плоская шайба | 1 |
| 15H | A590914 | Пружинная шайба | 1 |
| 15I | J952014 | Гайка | 1 |
| 16 | M430610 | Винт | 2 |
| 17 | 4653140 | Жгут проводов | 2 |
| 18 | 4271788 | Жгут проводов | 2 |
| 19 | 4190271 | Зажим | 14 |
| 20 | 4642666 | Упорная пластина 2.0mm | 2 |
| 21 | 4642667 | Упорная пластина 1.0mm | 2 |
| 22 | 4657153 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
