Воздуховод (кабина) — HITACHI ZX850-3

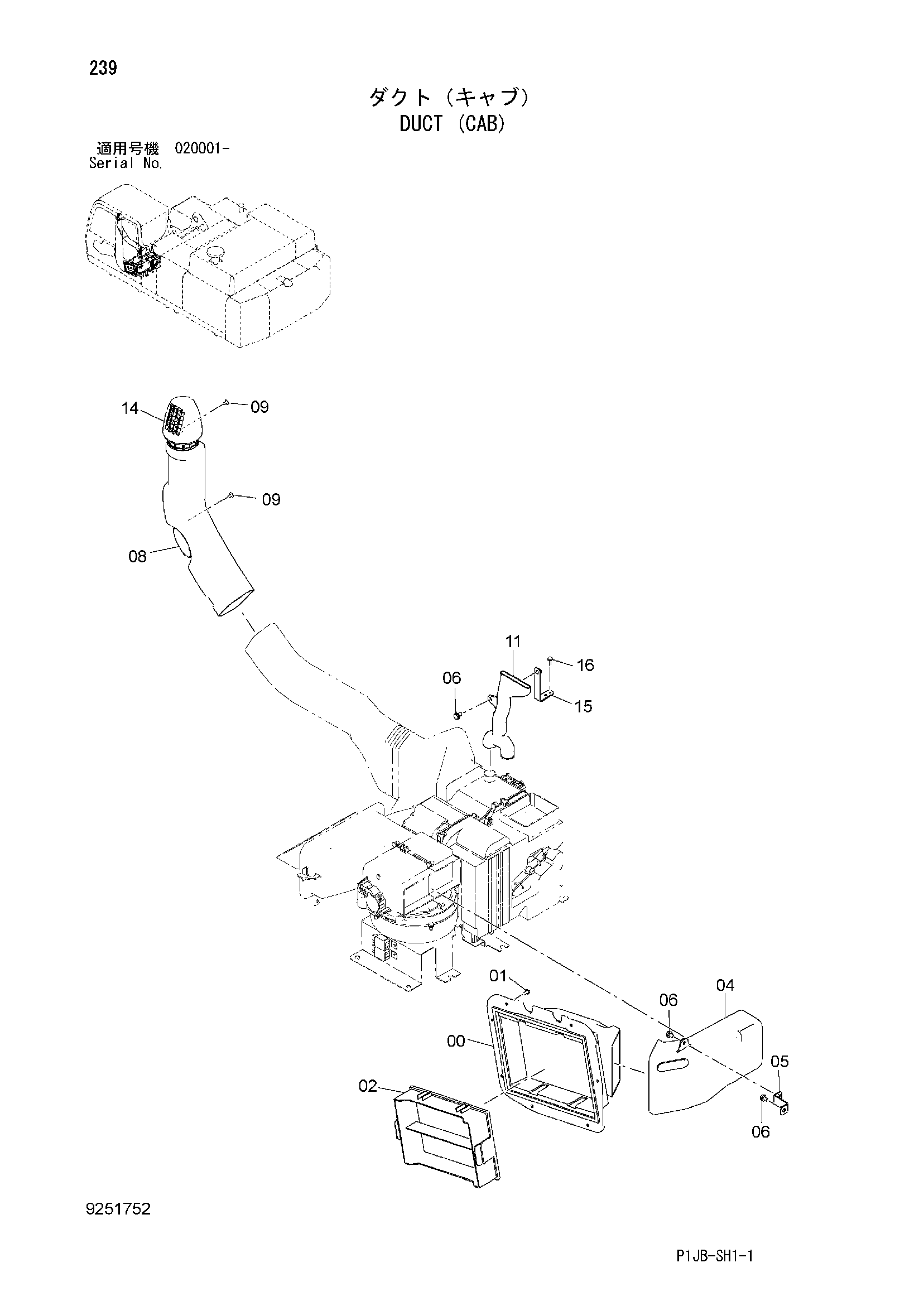

Заводская схема «Воздуховод (кабина)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4640506 | Воздуховод | 1 |
| 01 | J460616 | Винт с шайбой | 7 |
| 02 | 4632689 | Фильтр | 1 |
| 04 | 4636268 | Воздуховод | 1 |
| 05 | 8100576 | Кронштейн | 1 |
| 06 | J260816 | Болт с шайбой | 3 |
| 06A | J900816 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 4636095 | Воздуховод | 1 |
| 09 | 4444700 | Самонарезающий винт | 2 |
| 11 | 4636269 | Воздуховод | 1 |
| 14 | 4631375 | Воздуховод | 1 |
| 15 | 9764263 | Кронштейн | 1 |
| 16 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
