Основные гидролинии (быстрый хиткх) — HITACHI ZX850-3

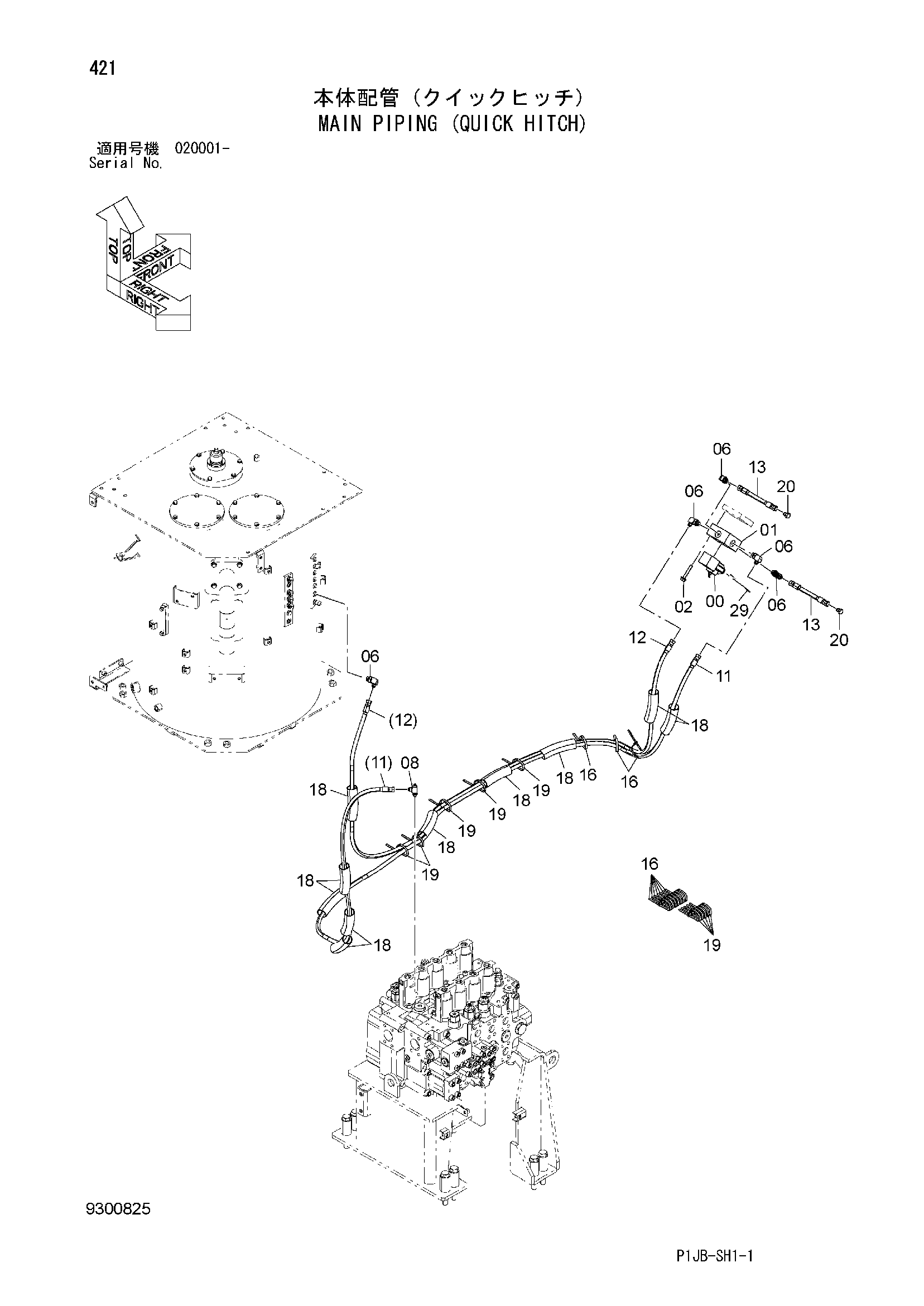

Заводская схема «Основные гидролинии (быстрый хиткх)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4470228 | Электромагнитный клапан | 1 |
| 01 | 3089645 | Блок | 1 |
| 02 | J271065 | Болт с шайбой | 4 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 06 | A852333 | Угловой штуцер | 5 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4239712 | Тройник | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4696770 | Шланг | 1 |
| 12 | 4696775 | Шланг | 1 |
| 13 | 4635078 | Шланг | 2 |
| 16 | 4121859 | Ленточный зажим | 10 |
| 18 | 4327293 | Защитный кожух | 10 |
| 19 | 4055312 | Ленточный зажим | 10 |
| 20 | 4222076 | Пробка | 2 |
| 29 | 4615791 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
