Воздушный фильтр — HITACHI ZX850-3

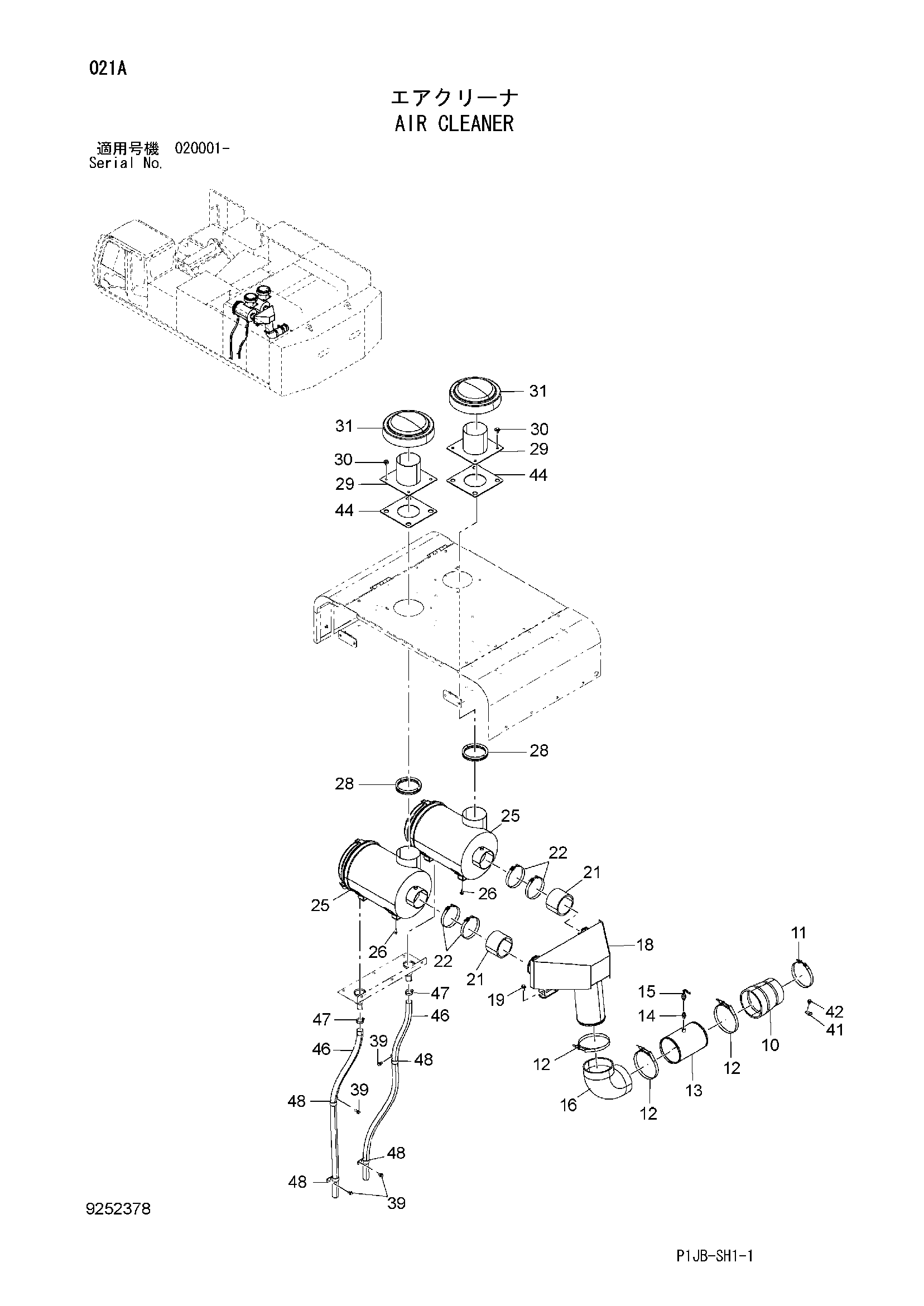

Заводская схема «Воздушный фильтр» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 10 | 4639592 | Воздушный шланг | 1 |
| 11 | 4312517 | Хомут шланга | 1 |
| 12 | 4282499 | Хомут шланга | 3 |
| 13 | 9764697 | Трубка воздушный | 1 |
| 14 | 4255811 | Адаптер | 1 |
| 15 | 4419601 | Индикатор | 1 |
| 16 | 4174459 | Резиновый шланг | 1 |
| 18 | 7048890 | Воздуховод воздушный | 1 |
| 19 | J271230 | Болт с шайбой | 4 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 4631698 | Воздушный шланг | 2 |
| 22 | 4282492 | Хомут шланга | 4 |
| 25 | 4631694 | Фильтр воздушный | 2 |
| 25A | 4654965 | Корпус | 1 |
| 25B | 4459548 | Элемент (внутренний) | 1 |
| 25C | 4654966 | Элемент (наружный) | 1 |
| 25D | 4654967 | Уплотнительное кольцо | 1 |
| 25E | 4654968 | Крышка | 1 |
| 25F | 4486015 | Клапан | 1 |
| 25G | 4654969 | Адаптер | 1 |
| 25H | 4654970 | Колпачок | 1 |
| 25I | 4654971 | Информационная табличка | 1 |
| 26 | J271025 | Болт с шайбой | 8 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4465725 | Уплотнительная окантовка | 2 |
| 29 | 9764671 | Трубка воздушный | 2 |
| 30 | J281025 | Болт с шайбой | 8 |
| 30A | J901025 | Болт | 1 |
| 30B | 4486055 | Шайба | 1 |
| 31 | 4602603 | Колпачок | 2 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4190261 | Зажим | 1 |
| 42 | J271020 | Болт с шайбой | 1 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4655675 | Манжета | 2 |
| 46 | 4656211 | Трубка | 2 |
| 47 | 4011675 | Хомут шланга | 2 |
| 48 | 4190291 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
