Выключатель детали — HITACHI ZX850-3

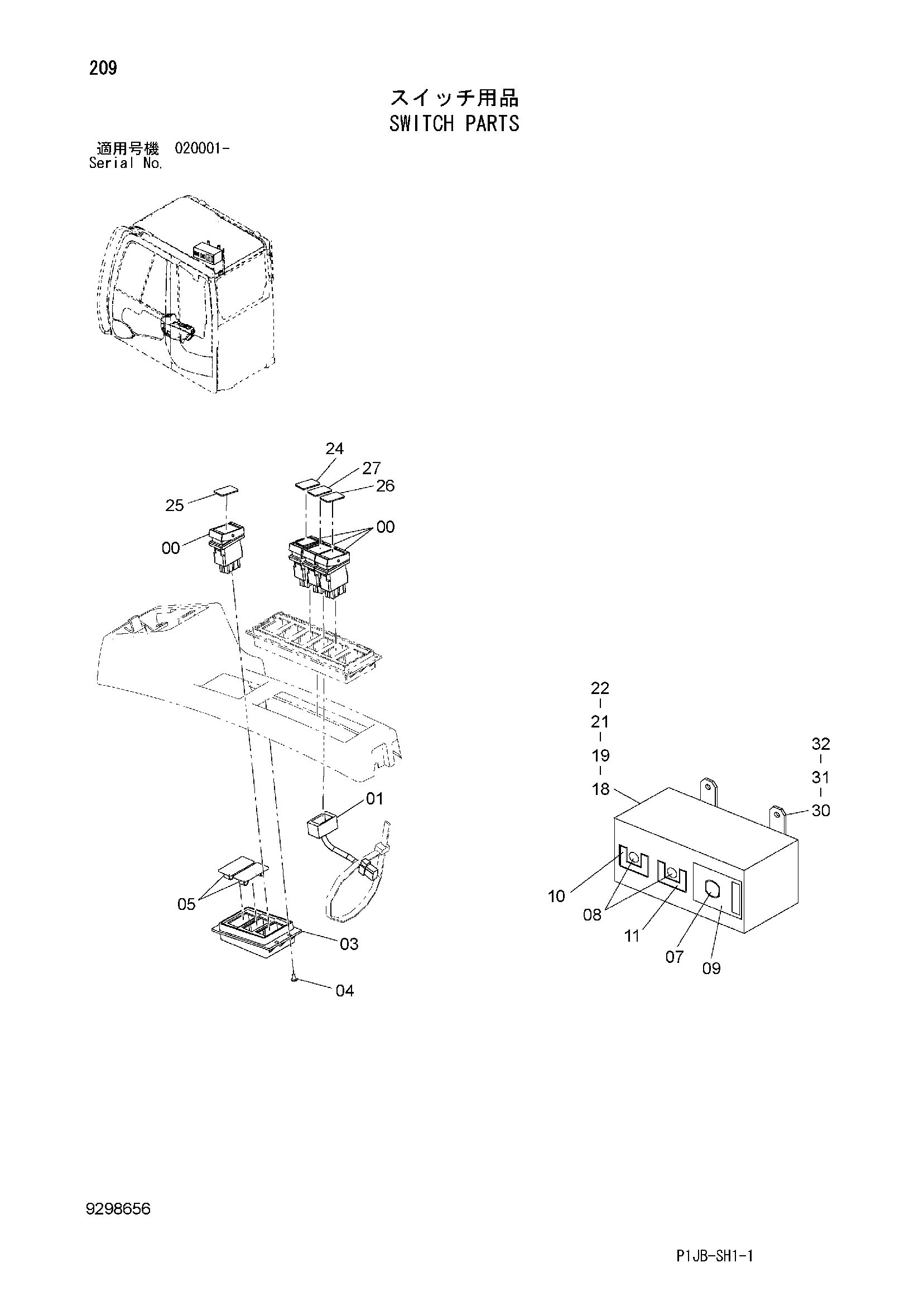

Заводская схема «Выключатель детали» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4677803 | Выключатель | 4 |
| 01 | 4659092 | Жгут проводов | 4 |
| 03 | 2053294 | Корпус(3) | 1 |
| 04 | 4361800 | Самонарезающий винт | 4 |
| 05 | 4620283 | Колпачок | 3 |
| 07 | 4440243 | Выключатель | 1 |
| 08 | 4471531 | Выключатель | 2 |
| 09 | 4440295 | Информационная табличка | 1 |
| 10 | 4642230 | Информационная табличка | 1 |
| 11 | 4641516 | Информационная табличка | 1 |
| 18 | 2057455 | Крышка | 1 |
| 19 | 7052609 | Крышка | 1 |
| 21 | 9767857 | Хомут трубки | 2 |
| 22 | J680616 | Винт с шайбой | 13 |
| 24 | 4683180 | Информационная табличка | 1 |
| 25 | 4695220 | Информационная табличка | 1 |
| 26 | 4695221 | Информационная табличка | 1 |
| 27 | 4695222 | Информационная табличка | 1 |
| 30 | 4698339 | Кронштейн | 2 |
| 31 | A590106 | Плоская шайба | 4 |
| 32 | M500605 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
