Аккумулятор крышка — HITACHI ZX850-3

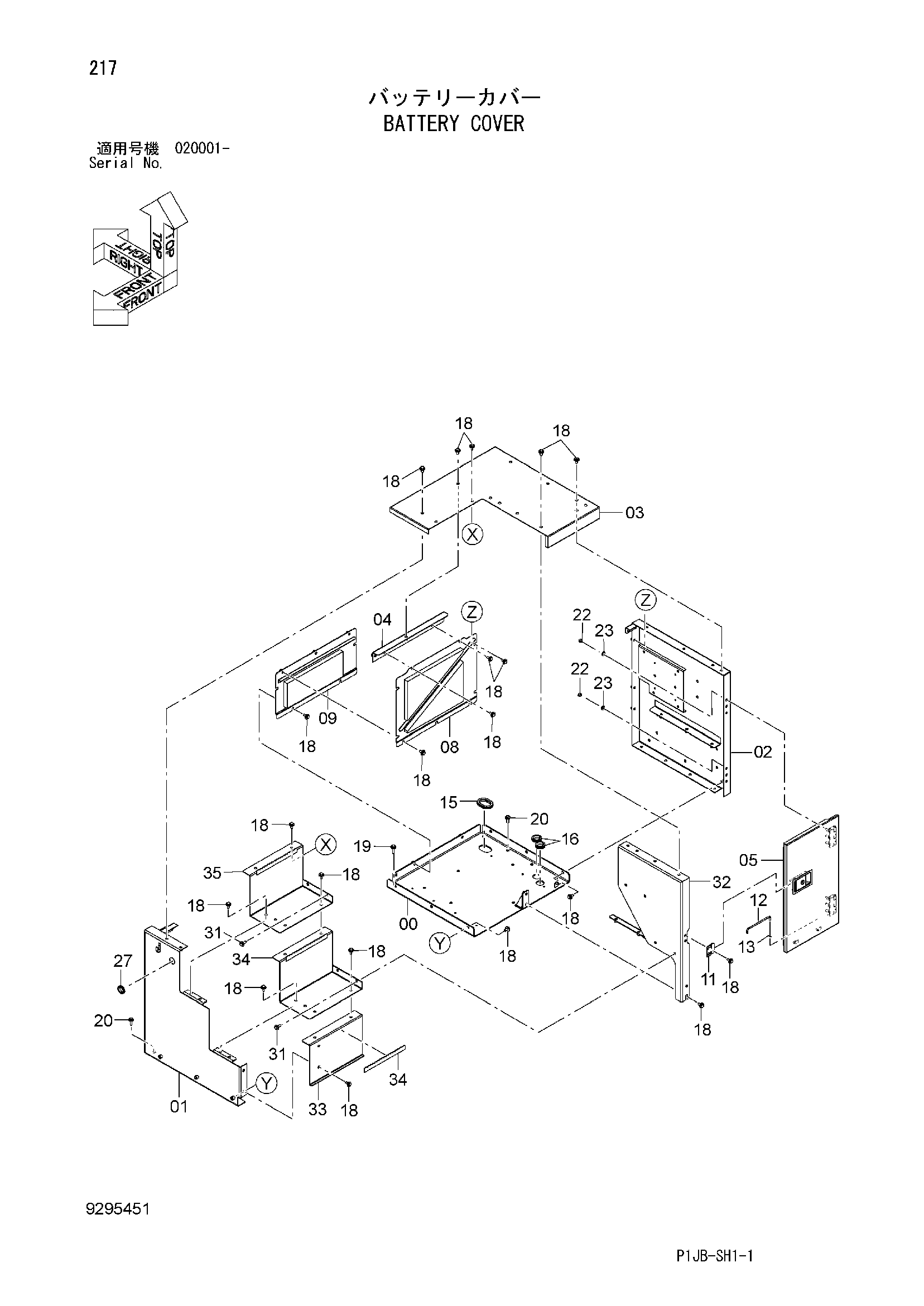

Заводская схема «Аккумулятор крышка» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056176 | Крышка | 1 |
| 01 | 7056179 | Крышка | 1 |
| 02 | 7056178 | Крышка | 1 |
| 03 | 7056177 | Крышка | 1 |
| 04 | 8101652 | Опора | 1 |
| 05 | 7056181 | Дверь | 1 |
| 08 | 8103946 | Крышка | 1 |
| 09 | 8100481 | Крышка | 1 |
| 11 | 4640646 | Ограничитель | 1 |
| 12 | 4341788 | Стойка | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 15 | 4340404 | Резиновая втулка | 1 |
| 16 | 4209294 | Резиновая втулка | 2 |
| 18 | J281230 | Болт с шайбой | 49 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | J281250 | Болт с шайбой | 3 |
| 19A | J901250 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | J281240 | Болт с шайбой | 5 |
| 20A | J901240 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | J950012 | Гайка | 6 |
| 23 | J222012 | Шайба | 6 |
| 27 | 4210485 | Резиновая втулка | 1 |
| 31 | J281235 | Болт с шайбой | 4 |
| 31A | J901235 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 32 | 7056180 | Крышка | 1 |
| 33 | 8116502 | Крышка | 1 |
| 34 | 8116503 | Ступень | 1 |
| 35 | 8116504 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
