Лубрикатор детали — HITACHI ZX850-3

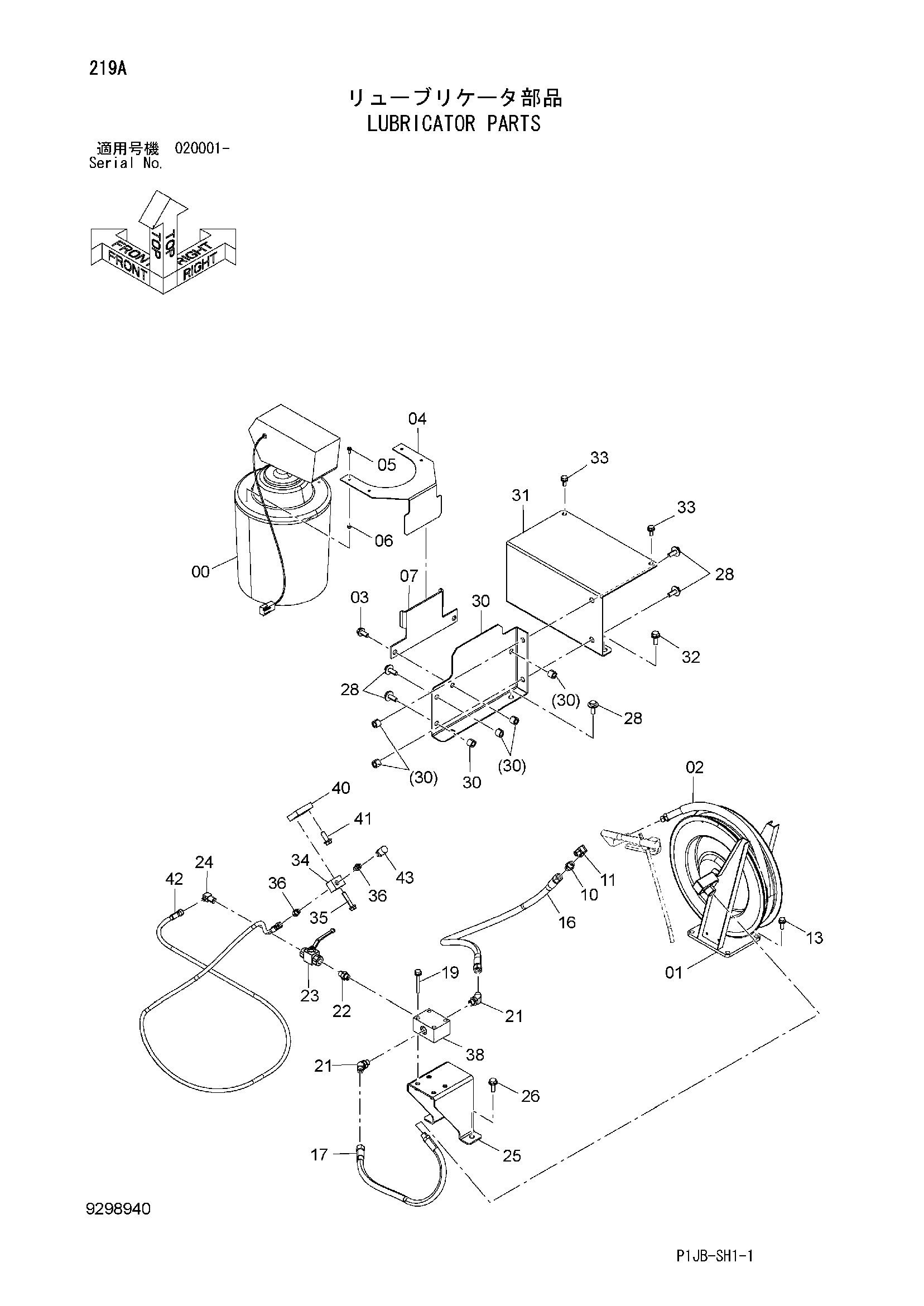

Заводская схема «Лубрикатор детали» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281956 | Лубрикатор | 1 |
| 01 | 4155472 | Реел шланг | 1 |
| 01A | 4174317 | Ограничитель | 2 |
| 01B | 4174318 | Лента | 2 |
| 01C | M340840 | Болт с внутренним шестигранником | 2 |
| 01D | M500807 | Гайка | 2 |
| 01E | 4191052 | Ограничитель | 1 |
| 01F | M340635 | Болт с внутренним шестигранником | 2 |
| 01G | A590906 | Пружинная шайба | 11 |
| 01H | 4177040 | Соединение свивел | 1 |
| 01I | 4177039 | Ограничитель | 1 |
| 01J | 4177038 | Пружина | 1 |
| 01K | 953610 | Уплотнительное кольцо | 2 |
| 01L | 4028266 | Опорное кольцо | 2 |
| 01M | 4188274 | Шайба | 1 |
| 01N | 4188275 | Кольцо | 1 |
| 02 | 4353626 | Шланг | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4299820 | Кронштейн | 1 |
| 05 | J260616 | Болт с шайбой | 4 |
| 05A | J900616 | Болт | 1 |
| 05B | A590106 | Плоская шайба | 1 |
| 06 | M500605 | Гайка | 4 |
| 07 | 9761716 | Кронштейн | 1 |
| 10 | 94-1302 | Адаптер | 1 |
| 11 | 94-0631 | Угловой штуцер | 1 |
| 13 | J271030 | Болт с шайбой | 4 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 16 | 4067539 | Шланг | 1 |
| 17 | 4159774 | Шланг | 1 |
| 19 | J271075 | Болт с шайбой | 4 |
| 19A | J901075 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4095133 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4229648 | Адаптер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4622779 | Запорный клапан | 1 |
| 24 | 4182734 | Угловой штуцер | 1 |
| 25 | 8116593 | Кронштейн | 1 |
| 26 | J271235 | Болт с шайбой | 2 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | J281235 | Болт с шайбой | 6 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 30 | 8116592 | Крышка | 1 |
| 31 | 3115264 | Крышка | 1 |
| 32 | J271235 | Болт с шайбой | 2 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271225 | Болт с шайбой | 2 |
| 33A | J901225 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4371028 | Блок | 1 |
| 35 | J271055 | Болт с шайбой | 1 |
| 35A | J901055 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4154651 | Адаптер | 2 |
| 38 | 3056293 | Коллектор | 1 |
| 40 | 4698627 | Кронштейн | 1 |
| 41 | J271235 | Болт с шайбой | 2 |
| 41A | J901235 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 42 | 4380459 | Шланг | 1 |
| 43 | 4177307 | Унион | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
