Основные гидролинии (гидроножницы) — HITACHI ZX850-3

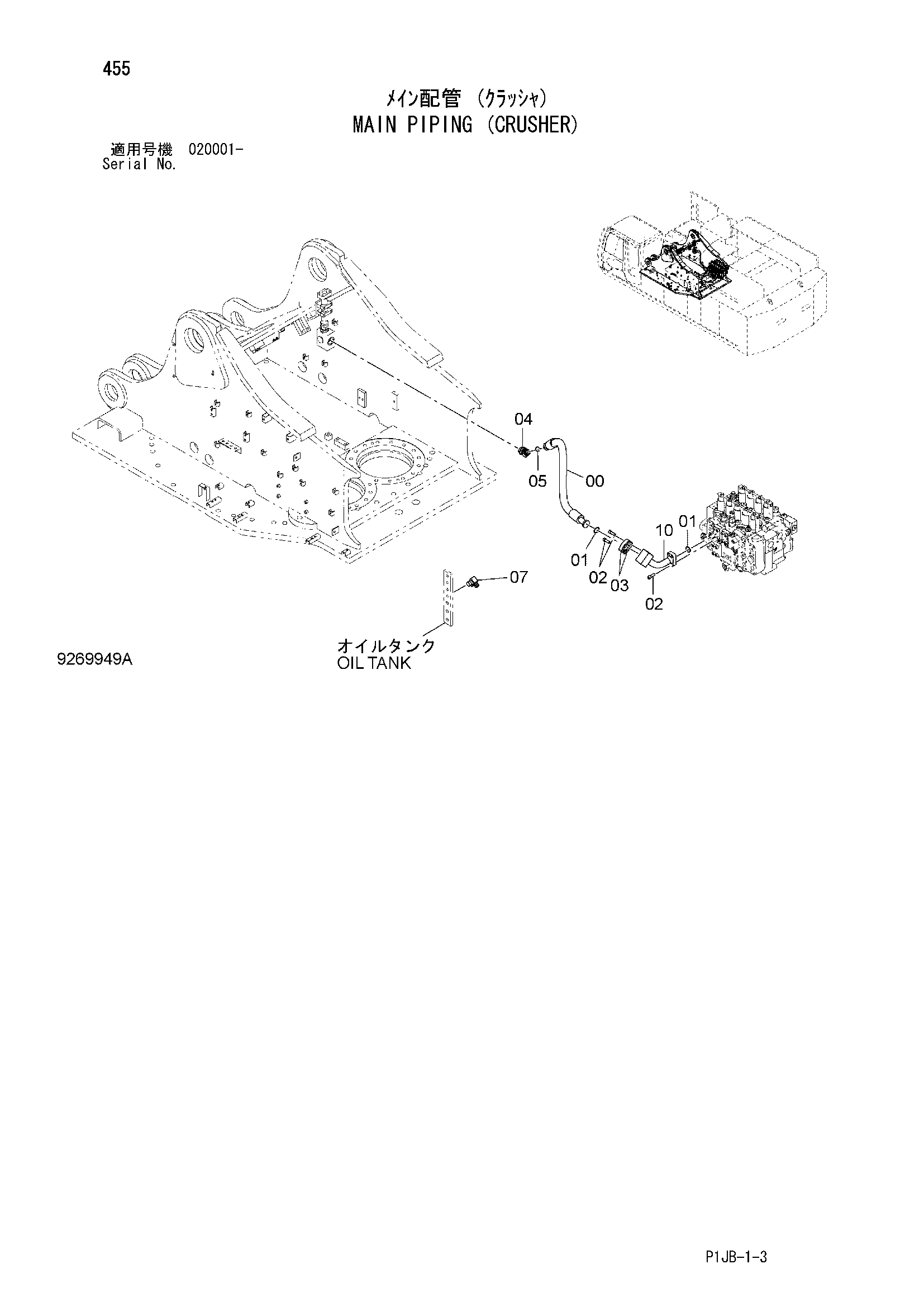

Заводская схема «Основные гидролинии (гидроножницы)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661126 | Шланг | 1 |
| 01 | 4508805 | Уплотнительное кольцо | 2 |
| 02 | M341445 | Болт с внутренним шестигранником | 8 |
| 03 | 4089703 | Разъёмный фланец | 2 |
| 04 | A853200 | Угловой штуцер | 1 |
| 04A | 970860 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 1 |
| 07 | A852322 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 8107098 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
