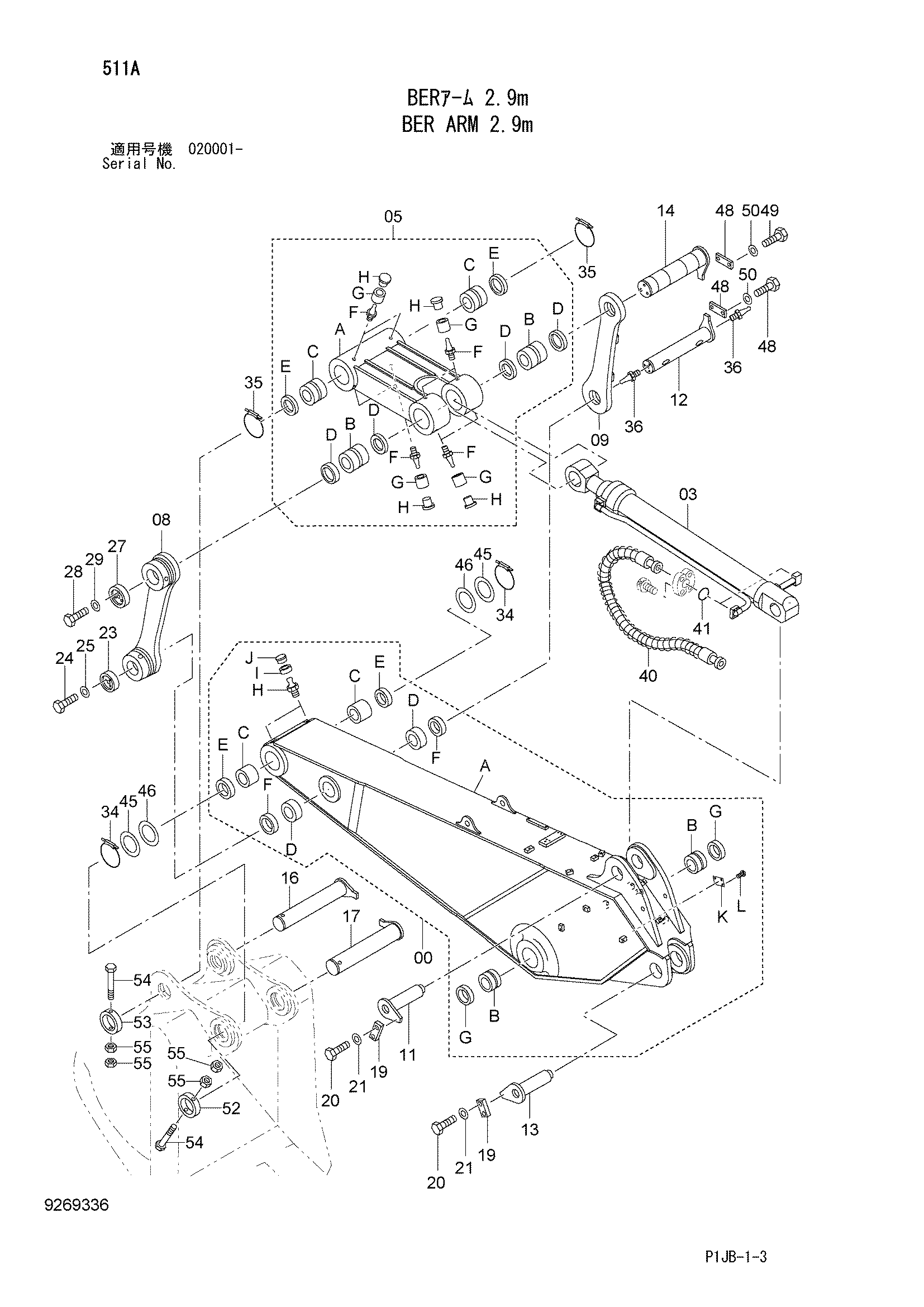

BER рукоять 2.9m — HITACHI ZX850-3

Заводская схема «BER рукоять 2.9m» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9269334	Рукоять	1
00A	5011012	Рукоять укороченный	1
00B	4638804	Втулка	2
00C	3100789	Втулка	2
00D	4638807	Втулка	2
00E	4251766	Пылезащитное уплотнение	2
00F	4613566	Пылезащитное уплотнение	2
00G	4641151	Пылезащитное уплотнение	2
00H	J75481	Пресс-маслёнка	2
00I	4130686	Втулка	2
00J	4105912	Колпачок	2
00L	M492564	Приводной винт	4
03	4659271	Гидроцилиндр ковша	1
05	9252961	Тяга A	1
05A	7048781	Тяга	1
05B	4638808	Втулка	2
05C	4638810	Втулка	2
05D	4641151	Пылезащитное уплотнение	4
05E	4254520	Пылезащитное уплотнение	2
05F	J75481	Пресс-маслёнка	8
05G	4130686	Втулка	8
05H	4105912	Колпачок	8
08	8106366	Тяга	1
09	8106367	Тяга	1
11	8067795	Палец	1
12	8100951	Палец	1
13	8100948	Палец	1
14	8100953	Палец	1
16	8106376	Палец	1
17	8106917	Палец	1
19	4122729	Пластина	2
20	J912045	Болт	4
21	J222020	Шайба	4
23	4393378	Ограничитель	1
24	J241645	Болт	3
25	J222016	Шайба	3
27	4652101	Ограничитель	1
28	J912050	Болт	3
29	J222020	Шайба	3
34	4487586	Уплотнительное кольцо	2
35	4487692	Уплотнительное кольцо	2
36	J75481	Пресс-маслёнка	2
40	4660158	Шланг	2
41	4508805	Уплотнительное кольцо	2
45	4643720	Упорная пластина 2.0mm	2
46	4643721	Упорная пластина 1.0mm	2
48	4450293	Пластина	2
49	J912045	Болт	4
50	J222020	Шайба	4
52	4450312	Ограничитель	1
53	4387180	Ограничитель	1
54	4295167	Болт	2
55	J951020	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
