Основные гидролинии (2)(поворот стрела) — HITACHI ZX80SB-HCME

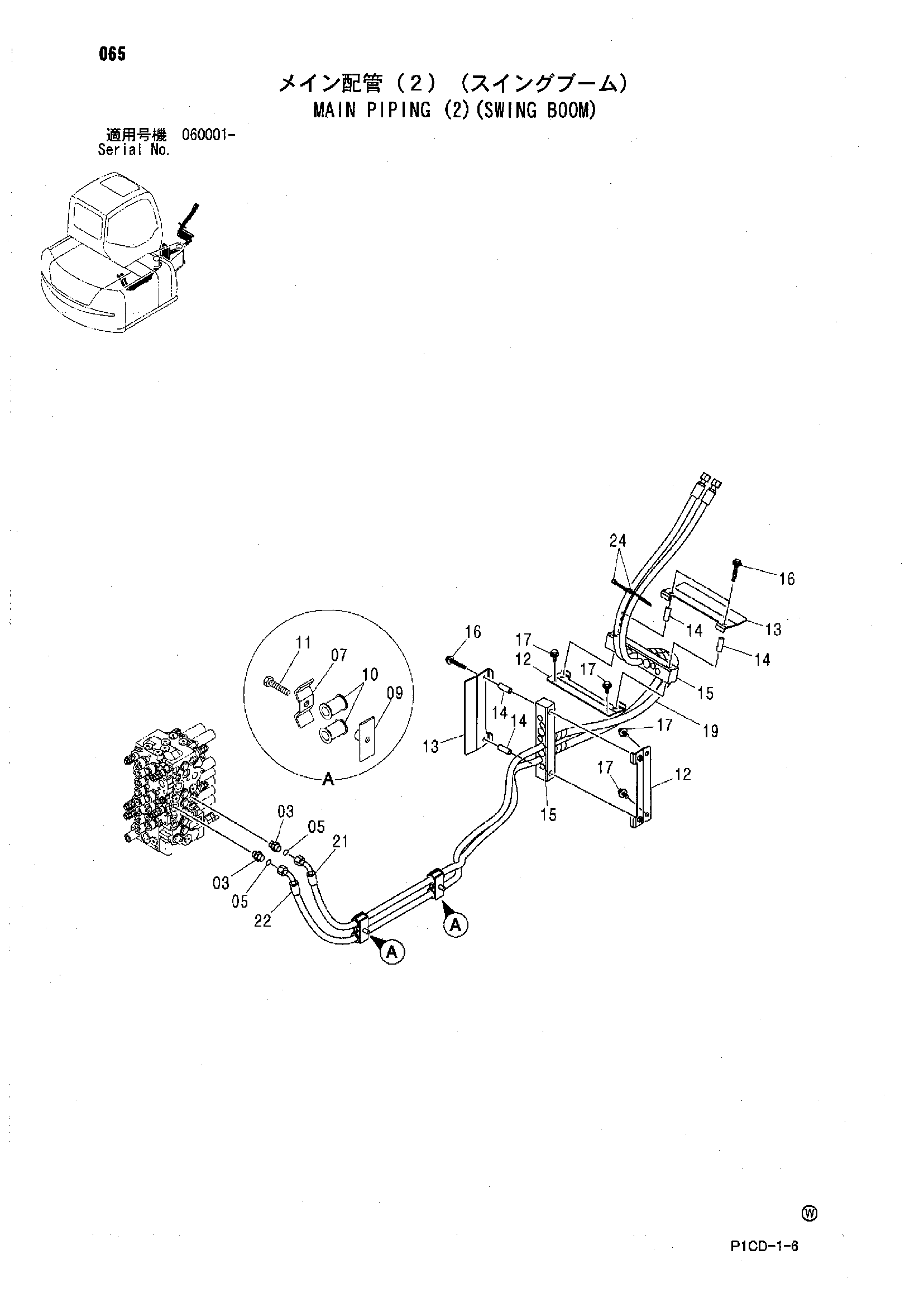

Заводская схема «Основные гидролинии (2)(поворот стрела)» для HITACHI ZX80SB-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A853144 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4138938 | Уплотнительное кольцо | 2 |
| 07 | 4202103 | Хомут | 2 |
| 09 | 9757642 | Хомут | 2 |
| 10 | 4463996 | Резиновая втулка | 4 |
| 11 | J901255 | Болт | 2 |
| 12 | 8093333 | Кронштейн | 2 |
| 13 | 3099988 | Кронштейн | 2 |
| 14 | 4428830 | Проставка | 4 |
| 15 | 4608764 | Хомут шланга | 2 |
| 16 | J021070 | Болт с шайбой | 4 |
| 16 | J271070 замена: J901070 | Болт с шайбой | 4 |
| 17 | J021025 | Болт с шайбой | 4 |
| 17 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 19 | 4327294 | Защитный кожух | 4 |
| 21 | 4614710 | Шланг | 1 |
| 22 | 4614711 | Шланг | 1 |
| 24 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80SB-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
