Пилотные гидролинии (6) — HITACHI ZX80SB-HCME

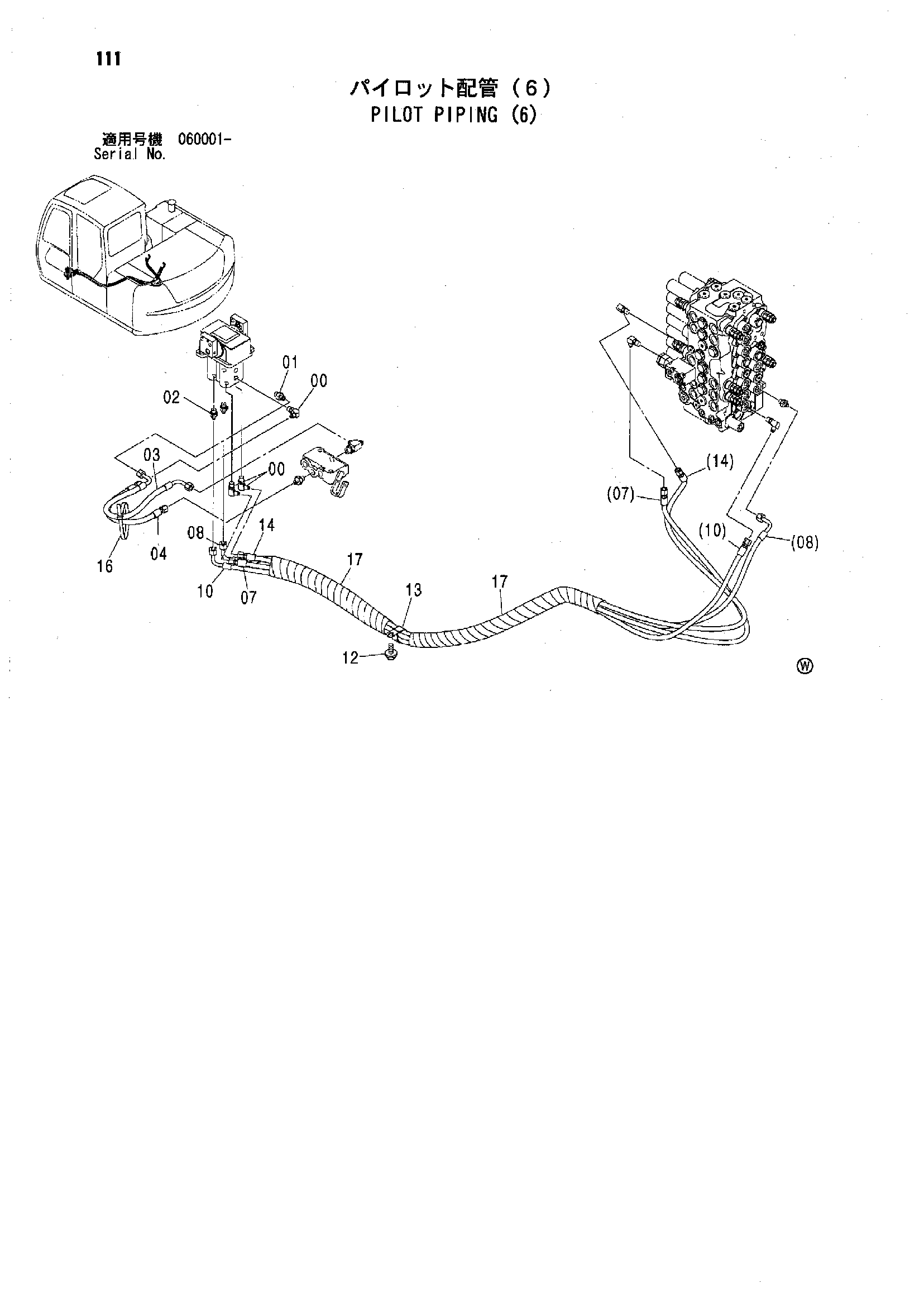

Заводская схема «Пилотные гидролинии (6)» для HITACHI ZX80SB-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852322 | Угловой штуцер | 3 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852123 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4464246 | Шланг | 1 |
| 04 | 4450005 | Пластиковый шланг | 1 |
| 07 | 4450183 | Пластиковый шланг | 1 |
| 08 | 4450181 | Пластиковый шланг | 1 |
| 10 | 4455603 | Пластиковый шланг | 1 |
| 12 | J011020 | Болт с шайбой | 1 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 13 | 4190264 | Зажим | 1 |
| 14 | 4463166 | Пластиковый шланг | 1 |
| 16 | 4121859 | Ленточный зажим | 1 |
| 17 | 4327294 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80SB-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
