Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение., комплект)[EU] — HITACHI ZX80SB-HCME
Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение., комплект)[EU]» для HITACHI ZX80SB-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

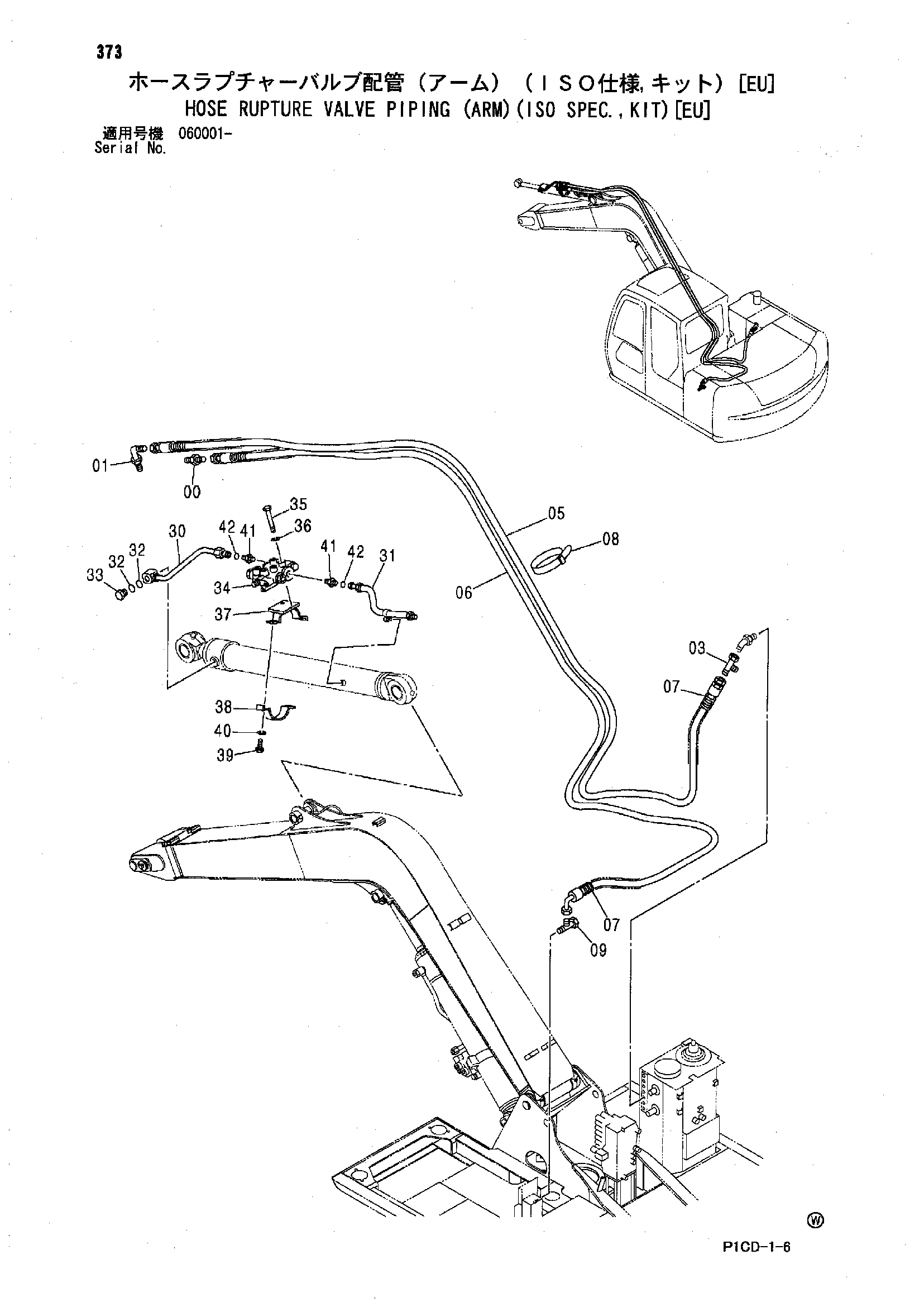

![Схема Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение., комплект)[EU] HITACHI ZX80SB-HCME](/catalog-drawings/8c/8cc1d7b5-84b4-410f-9be4-51ad56788c5f.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4246672 | Соединительный штуцер | 1 |
| 05 | 4468805 | Шланг | 1 |
| 05 | 4617647 | Шланг | 1 |
| 06 | 4468806 | Шланг | 1 |
| 06 | 4617648 | Шланг | 1 |
| 07 | 4327293 | Защитный кожух | 15 |
| 07 | 4327293 | Защитный кожух | 20 |
| 08 | 4055312 | Ленточный зажим | 11 |
| 08 | 4055312 | Ленточный зажим | 14 |
| 09 | 4252786 | Тройник | 1 |
| 30 | 4458864 | Трубка | 1 |
| 31 | 4458865 | Трубка | 1 |
| 32 | 4509182 | Уплотнительное кольцо | 2 |
| 33 | 4480022 | Пробка | 1 |
| 34 | 4600794 замена: 4600944 | Удерживающий клапан | 1 |
| 34 | 4600944 | Удерживающий клапан | 1 |
| 35 | J970885 | Болт | 3 |
| 36 | J251008 | Пружинная шайба | 3 |
| 37 | 4458872 | Лента | 1 |
| 38 | 4458873 | Лента | 1 |
| 39 | J901035 | Болт | 2 |
| 40 | A590910 | Пружинная шайба | 2 |
| 41 | 4189602 | Адаптер | 2 |
| 42 | 4138938 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80SB-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
