Пилотные гидролинии (отвал) — HITACHI ZX80SB-HCME

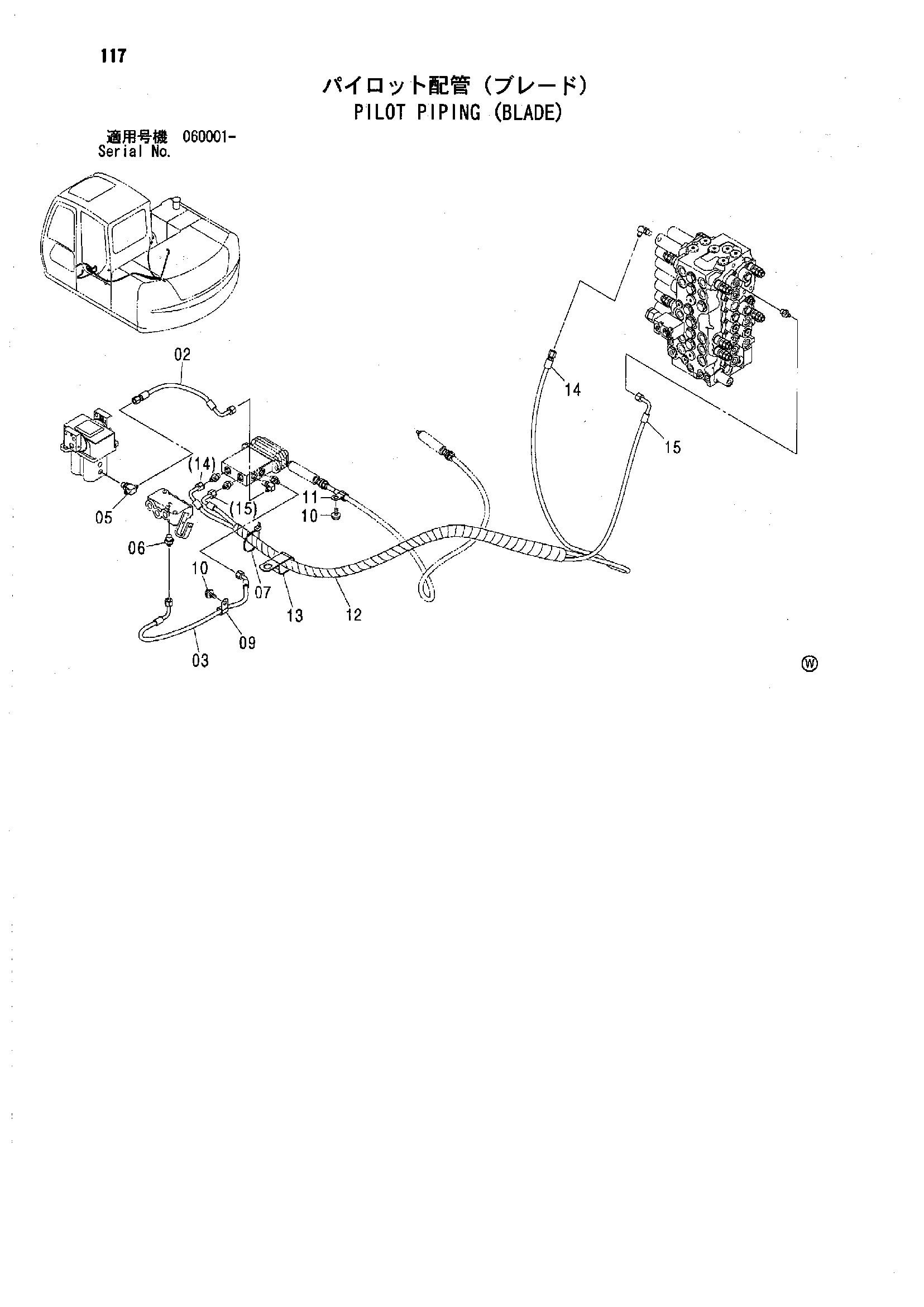

Заводская схема «Пилотные гидролинии (отвал)» для HITACHI ZX80SB-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4450544 | Пластиковый шланг | 1 |
| 03 | 4450527 | Пластиковый шланг | 1 |
| 05 | A852522 | Тройник | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4055312 | Ленточный зажим | 1 |
| 09 | 4190274 | Зажим | 1 |
| 10 | J011020 | Болт с шайбой | 2 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 11 | 4190271 | Зажим | 1 |
| 13 | 4411911 | Зажим | 1 |
| 12 | 4327294 | Защитный кожух | 2 |
| 14 | 4457105 | Пластиковый шланг | 1 |
| 15 | 4450976 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80SB-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
