Насос дверь — HITACHI ZX80SB-HCME

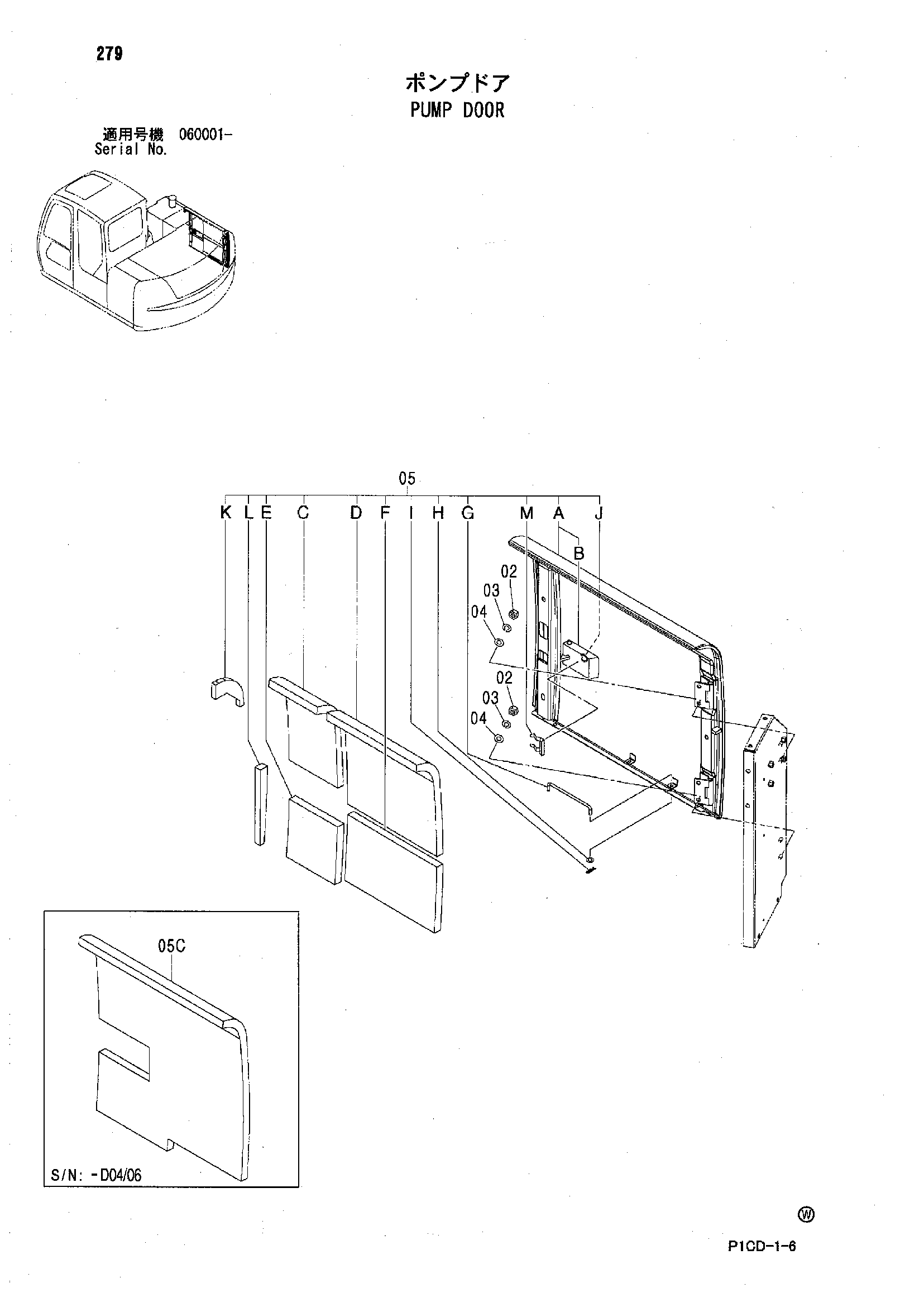

Заводская схема «Насос дверь» для HITACHI ZX80SB-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 замена: J217083 | Плоская шайба | 4 |
| 04 | J217083 | Шайба | 4 |
| 05 | 9206192 | Дверь в сборе | 1 |
| 05A | 5007555 | Дверь | 1 |
| 05B | 4409447 замена: 4409446 | Замок | 1 |
| 05B | 4409446 | Дверь блокировка | 1 |
| 05C | 4461780 замена: 4635520 | Резиновая прокладка | 1 |
| 05C | 4635520 | Резиновая прокладка | 1 |
| 05D | 4635521 | Резиновая прокладка | 1 |
| 05E | 4635522 | Резиновая прокладка | 1 |
| 05F | 4636625 | Резиновая прокладка | 1 |
| 05G | 4341788 | Стойка | 1 |
| 05H | A590108 | Плоская шайба | 1 |
| 05I | 4022697 | Стопорный палец | 1 |
| 05J | 4409396 замена: 4409446 | Гидроцилиндр. блокировка | 1 |
| 05J | 4409446 | Дверь блокировка | 1 |
| 05K | 4463592 | Резиновая прокладка | 1 |
| 05L | 4463593 | Резиновая прокладка | 1 |
| 05M | 4461342 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80SB-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
