Стрела трубопроводы (гидромолот, гидроножницы)(смещаемый стрела) — HITACHI ZX80LCK-3

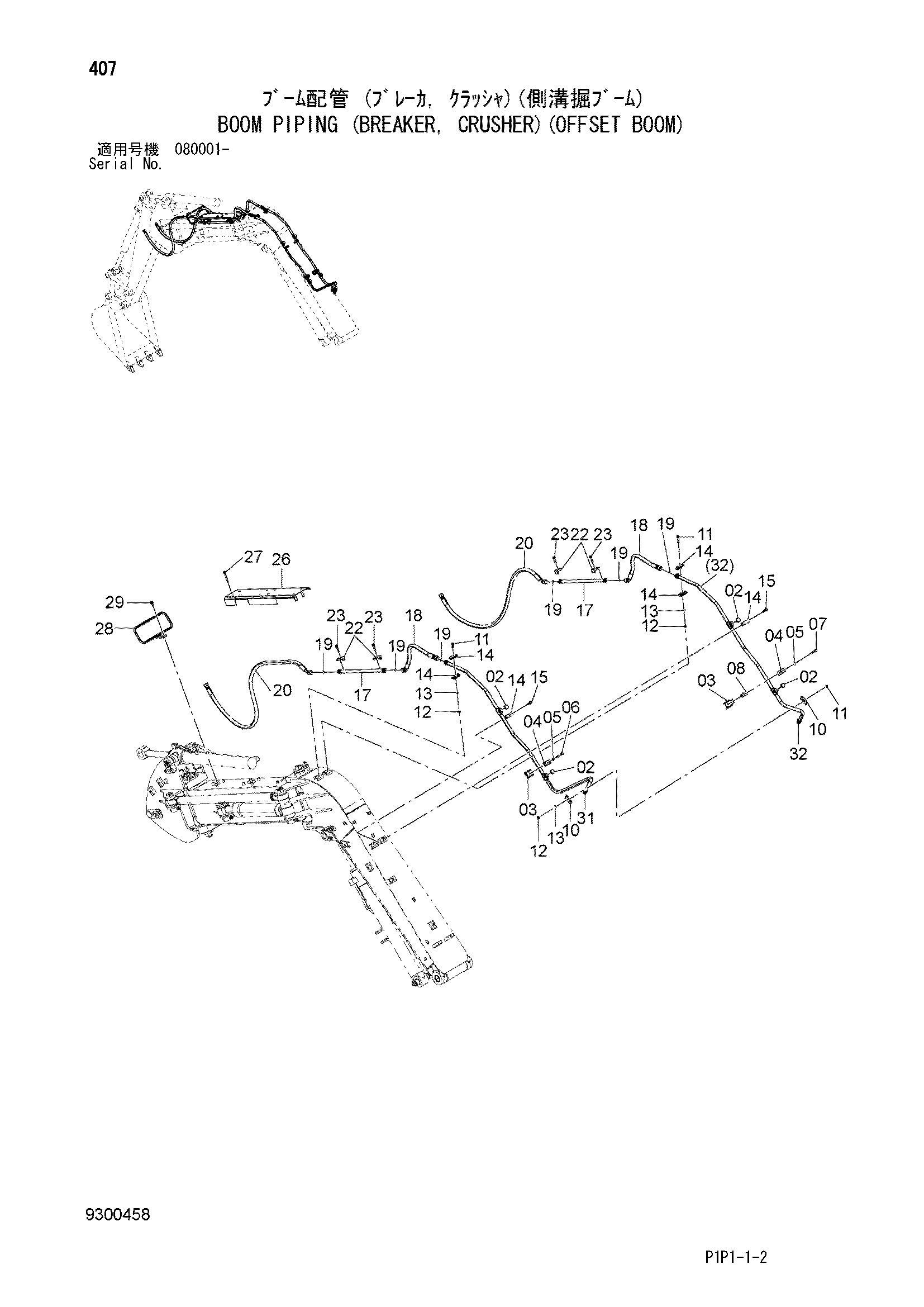

Заводская схема «Стрела трубопроводы (гидромолот, гидроножницы)(смещаемый стрела)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4174542 | Пробка | 4 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 9764772 | Кронштейн | 2 |
| 04 | 4190126 | Хомут трубки | 2 |
| 05 | J250012 | Плоская шайба | 2 |
| 06 | J901202 | Болт | 1 |
| 07 | J901204 | Болт | 1 |
| 08 | 4189858 | Хомут трубки | 1 |
| 10 | 4189859 | Хомут трубки | 2 |
| 11 | J901265 | Болт | 3 |
| 12 | J950012 | Гайка | 3 |
| 13 | A590912 | Пружинная шайба | 3 |
| 14 | 4141806 | Хомут трубки | 6 |
| 15 | J271265 | Болт с шайбой | 2 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 17 | 9757818 | Трубка | 2 |
| 18 | 4465700 | Шланг | 2 |
| 19 | 4187308 | Уплотнительное кольцо | 6 |
| 20 | 4465701 | Шланг | 2 |
| 22 | 4190126 | Хомут трубки | 4 |
| 23 | J271260 | Болт с шайбой | 4 |
| 23A | J901260 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 26 | 8086372 | Крышка | 1 |
| 27 | J281000 | Болт с шайбой | 8 |
| 27A | J901000 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 28 | 8086371 | Защитный кожух | 1 |
| 29 | J271235 | Болт с шайбой | 2 |
| 29A | J901235 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 7056618 | Трубка | 1 |
| 32 | 7056619 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
