Основные гидролинии (гидромолот, гидроножницы) — HITACHI ZX80LCK-3

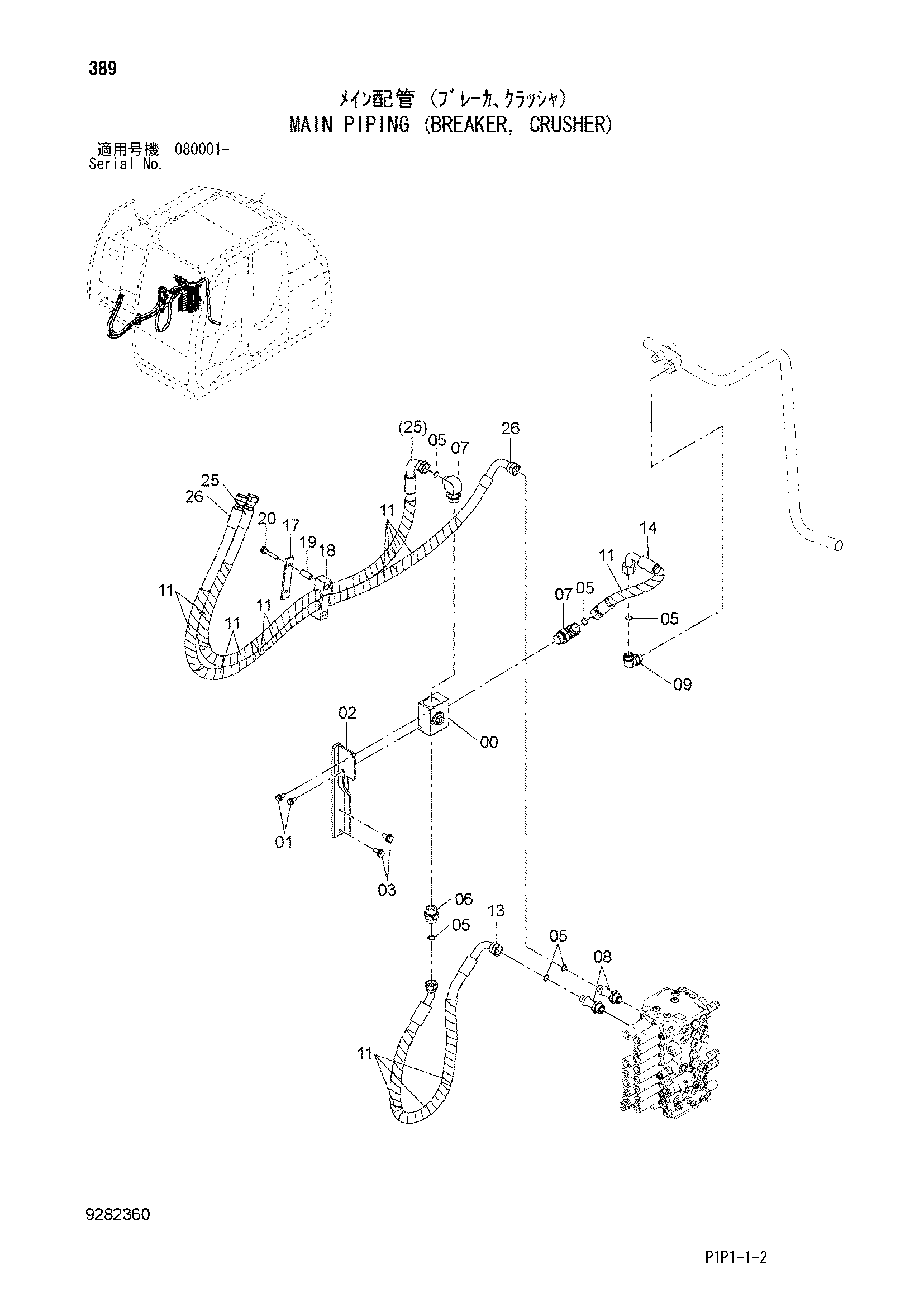

Заводская схема «Основные гидролинии (гидромолот, гидроножницы)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261540 | Клапан | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8085720 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 6 |
| 06 | A853186 | Адаптер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853386 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4197352 | Адаптер | 2 |
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4327294 | Защитный кожух | 22 |
| 13 | 4463340 | Шланг | 1 |
| 14 | 4320234 | Шланг | 1 |
| 17 | 4462543 | Пластина | 1 |
| 18 | 4462544 | Хомут шланга | 1 |
| 19 | 4462542 | Проставка | 2 |
| 20 | J271065 | Болт с шайбой | 2 |
| 20A | J901065 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 25 | 4690089 | Шланг | 1 |
| 26 | 4690090 | Шланг | 1 |
| 28 | 4613463 | Информационная табличка | 1 |
| 29 | 3100948 | Информационная табличка | 1 |
| 30 | 4301977 | Информационная табличка | 1 |
| 31 | 4301979 | Информационная табличка | 1 |
| 32 | 4467890 | Информационная табличка | 1 |
| 33 | 4472845 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
