Гидролинии рабочего оборудования (смещаемый стрела) — HITACHI ZX80LCK-3

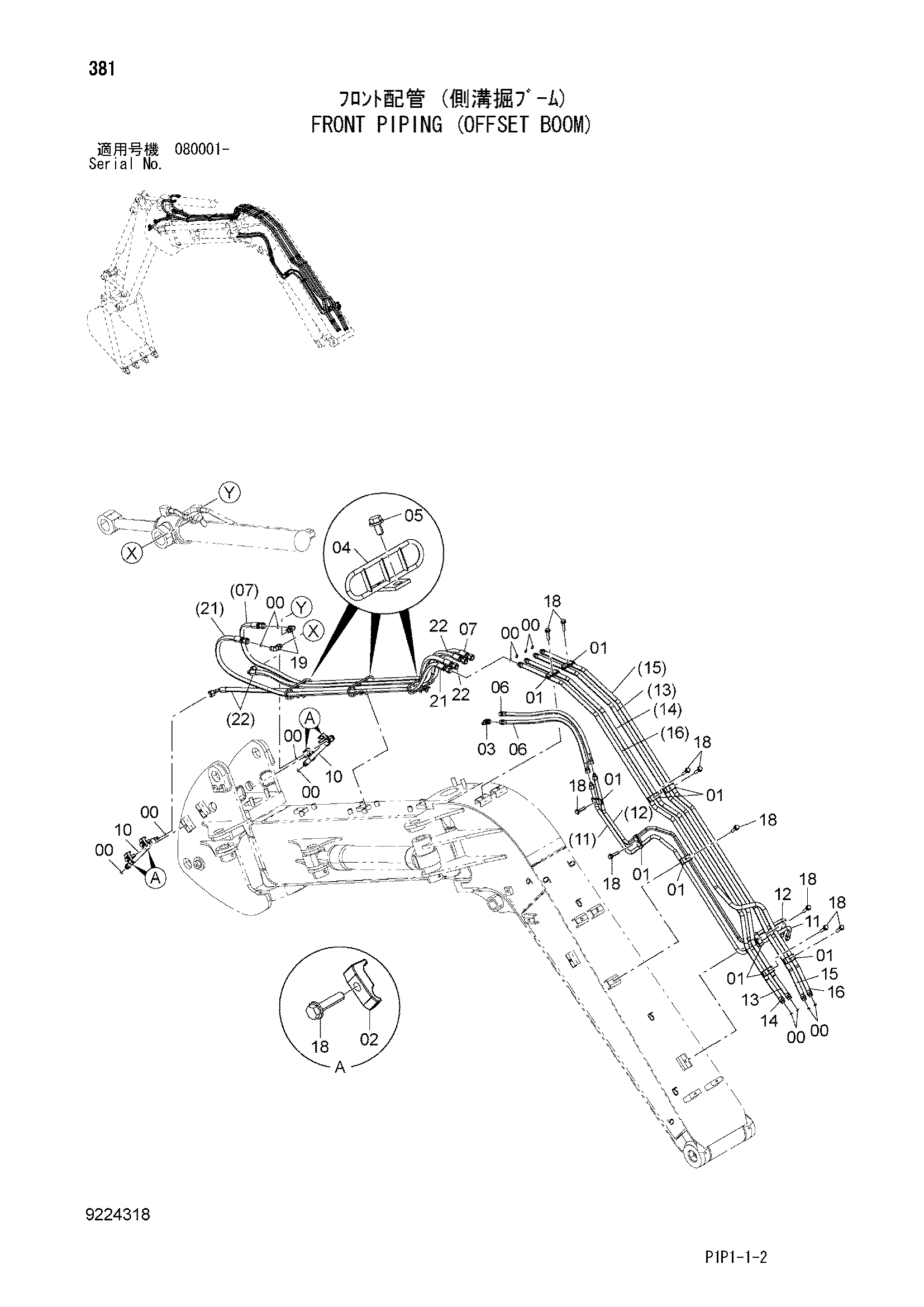

Заводская схема «Гидролинии рабочего оборудования (смещаемый стрела)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138938 | Уплотнительное кольцо | 14 |
| 01 | 4189858 | Хомут трубки | 10 |
| 02 | 4190125 | Хомут трубки | 4 |
| 03 | 4154671 | Угловой штуцер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 8060253 | Кронштейн | 3 |
| 05 | J271225 | Болт с шайбой | 6 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4392171 | Шланг | 2 |
| 07 | 4415185 | Шланг | 1 |
| 10 | 8082544 | Трубка | 2 |
| 11 | 8110711 | Трубка | 1 |
| 12 | 8110712 | Трубка | 1 |
| 13 | 8084838 | Трубка | 1 |
| 14 | 8084839 | Трубка | 1 |
| 15 | 8084837 | Трубка | 1 |
| 16 | 8084836 | Трубка | 1 |
| 18 | J271255 | Болт с шайбой | 14 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 19 | A853344 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4415186 | Шланг | 1 |
| 22 | 4451812 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
