Вспомогательный трубопроводы (стрела)(левый)(HG тип)<K> — HITACHI ZX80LCK-3

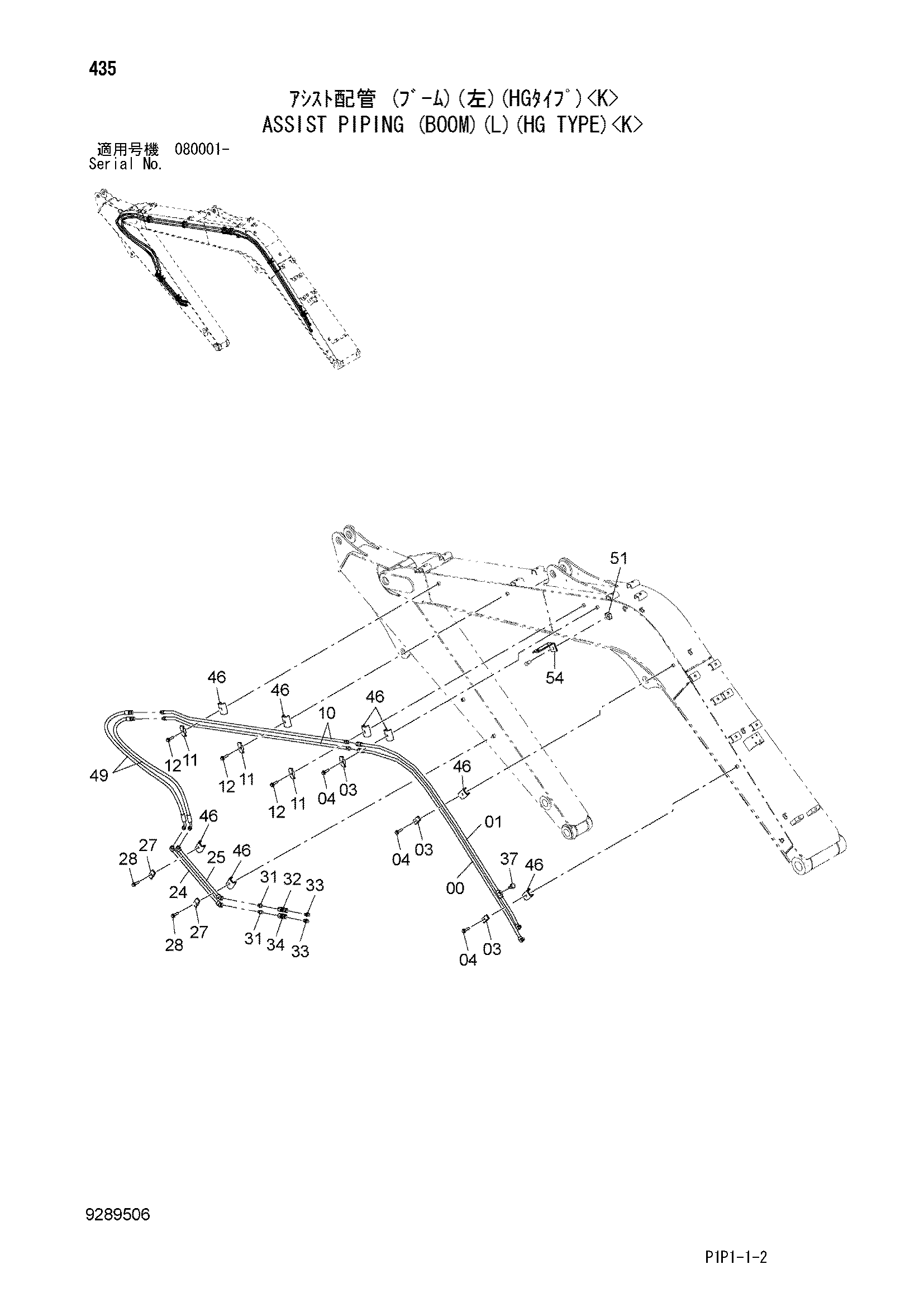

Заводская схема «Вспомогательный трубопроводы (стрела)(левый)(HG тип)<K>» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113146 | Трубка | 1 |
| 01 | 8113147 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 3 |
| 04 | 4665706 | Болт с шайбой | 3 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 10 | 9749584 | Трубка | 2 |
| 11 | 4189858 | Хомут трубки | 3 |
| 12 | 4665706 | Болт с шайбой | 3 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 24 | 9758379 | Трубка | 1 |
| 25 | 9758380 | Трубка | 1 |
| 27 | 4189858 | Хомут трубки | 2 |
| 28 | 4665706 | Болт с шайбой | 2 |
| 28A | J901250 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 94-1702 | Адаптер | 2 |
| 32 | 4059552 | Самоуплотняющееся соединение | 1 |
| 32A | 4644532 | Пылезащитный колпачок | 1 |
| 32B | 4644533 | Пылезащитный колпачок | 1 |
| 33 | 94-1302 | Адаптер | 2 |
| 34 | 4232933 | Самоуплотняющееся соединение | 1 |
| 34A | 4644532 | Пылезащитный колпачок | 1 |
| 34B | 4644533 | Пылезащитный колпачок | 1 |
| 37 | 94-2023 | Пробка | 1 |
| 46 | 9765301 | Седло винта | 8 |
| 49 | 4470821 | Шланг | 2 |
| 51 | 4224632 | Седло винта | 1 |
| 54 | 4437122 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
