Гидроцилиндр рукояти — HITACHI ZX80LCK-3

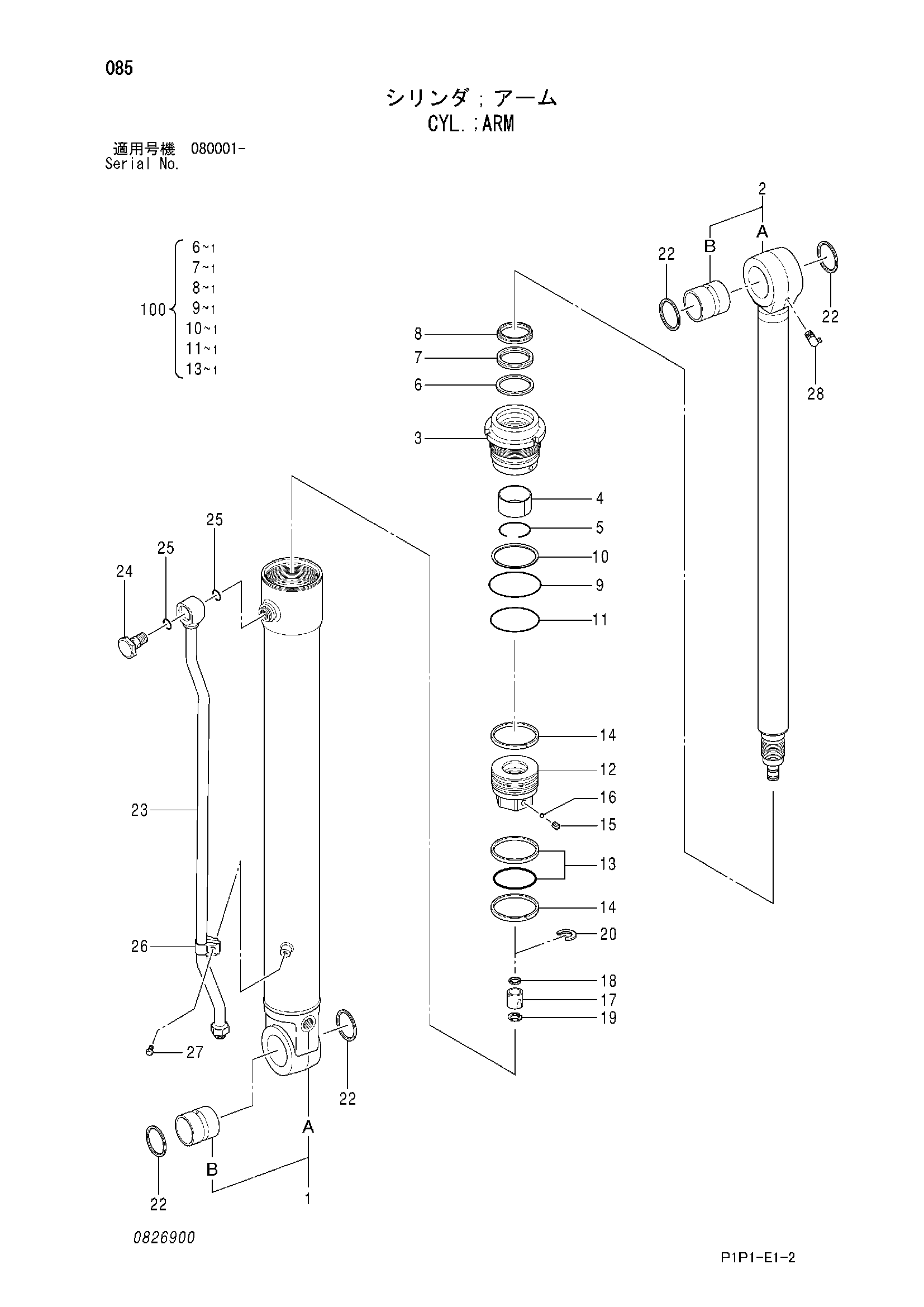

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4446255 | Гидроцилиндр рукояти | 1 | |
| 1 | 0826901 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0826902 | Труба гидроцилиндра | 1 |
| 1B | 0826903 | Втулка пальца | 1 |
| 2 | 0826904 | Шток поршня в сборе | 1 |
| 2A | 0826905 | Шток поршня | 1 |
| 2B | 0826903 | Втулка пальца | 1 |
| 3 | 0826906 | Головка гидроцилиндра | 1 |
| 4 | 0826907 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0826908 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0444715 | Грязесъёмное кольцо | 1 |
| 9 | A811090 | Уплотнительное кольцо | 1 |
| 10 | 0826909 | Опорное кольцо | 1 |
| 11 | A810095 | Уплотнительное кольцо | 1 |
| 12 | 0826910 | Поршень | 1 |
| 13 | 0310608 | Уплотнительное кольцо | 1 |
| 14 | 0667108 | Направляющее кольцо | 2 |
| 15 | 0310612 | Установочный винт | 1 |
| 16 | 0111818 | Стальной шарик | 1 |
| 17 | 0444708 | Амортизирующий подшипник | 1 |
| 18 | 0714904 | Уплотнение амортизатор | 1 |
| 19 | 0396211 | Ограничитель | 2 |
| 20 | 0444710 | Стопорное кольцо | 1 |
| 22 | 0159413 | Грязесъёмное кольцо | 4 |
| 23 | 0826911 | Трубка | 1 |
| 24 | 0826814 | Пробка | 1 |
| 25 | 4509182 | Уплотнительное кольцо | 2 |
| 26 | 0826815 | Держатель | 1 |
| 27 | 0826816 | Болт | 1 |
| 28 | 0225709 | Пресс-маслёнка | 1 |
| 100 | 4464985 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
