Стрела 4.00m <K> — HITACHI ZX80LCK-3

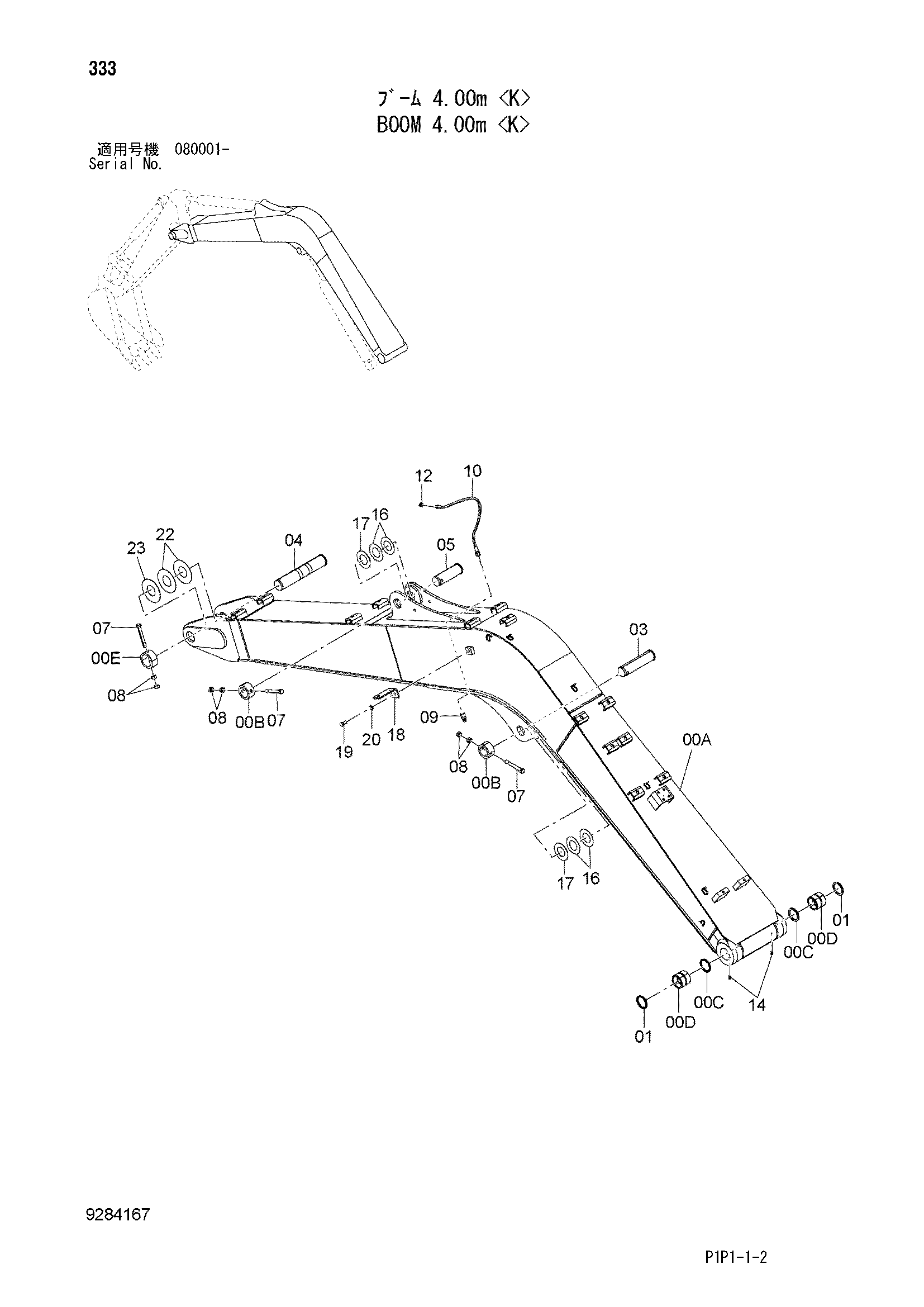

Заводская схема «Стрела 4.00m <K>» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053652 | Стрела | 1 |
| 00A | 5011505 | Стрела | 1 |
| 00B | 4434950 | Ограничитель | 2 |
| 00C | 4094086 | Пылезащитное уплотнение | 2 |
| 00D | 4445478 | Втулка | 2 |
| 00E | 4434951 | Ограничитель | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 03 | 3055536 | Палец | 1 |
| 04 | 3096626 | Палец | 1 |
| 05 | 3076942 | Палец | 1 |
| 07 | 4435123 | Стопорный палец | 3 |
| 08 | J950016 | Гайка | 6 |
| 09 | J75481 | Пресс-маслёнка | 1 |
| 10 | 4129123 | Нейлоновый шланг | 1 |
| 12 | 94-1301 | Адаптер | 1 |
| 14 | J75581 | Пресс-маслёнка | 2 |
| 16 | 4374459 | Упорная пластина 1.0mm | 4 |
| 17 | 4374437 | Упорная пластина 1.2mm | 2 |
| 18 | 4224631 | Кронштейн | 1 |
| 19 | J901425 | Болт | 1 |
| 20 | A590914 | Пружинная шайба | 1 |
| 22 | 4394384 | Пластина | 2 |
| 23 | 4394385 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
