Задний камера — HITACHI ZX80LCK-3

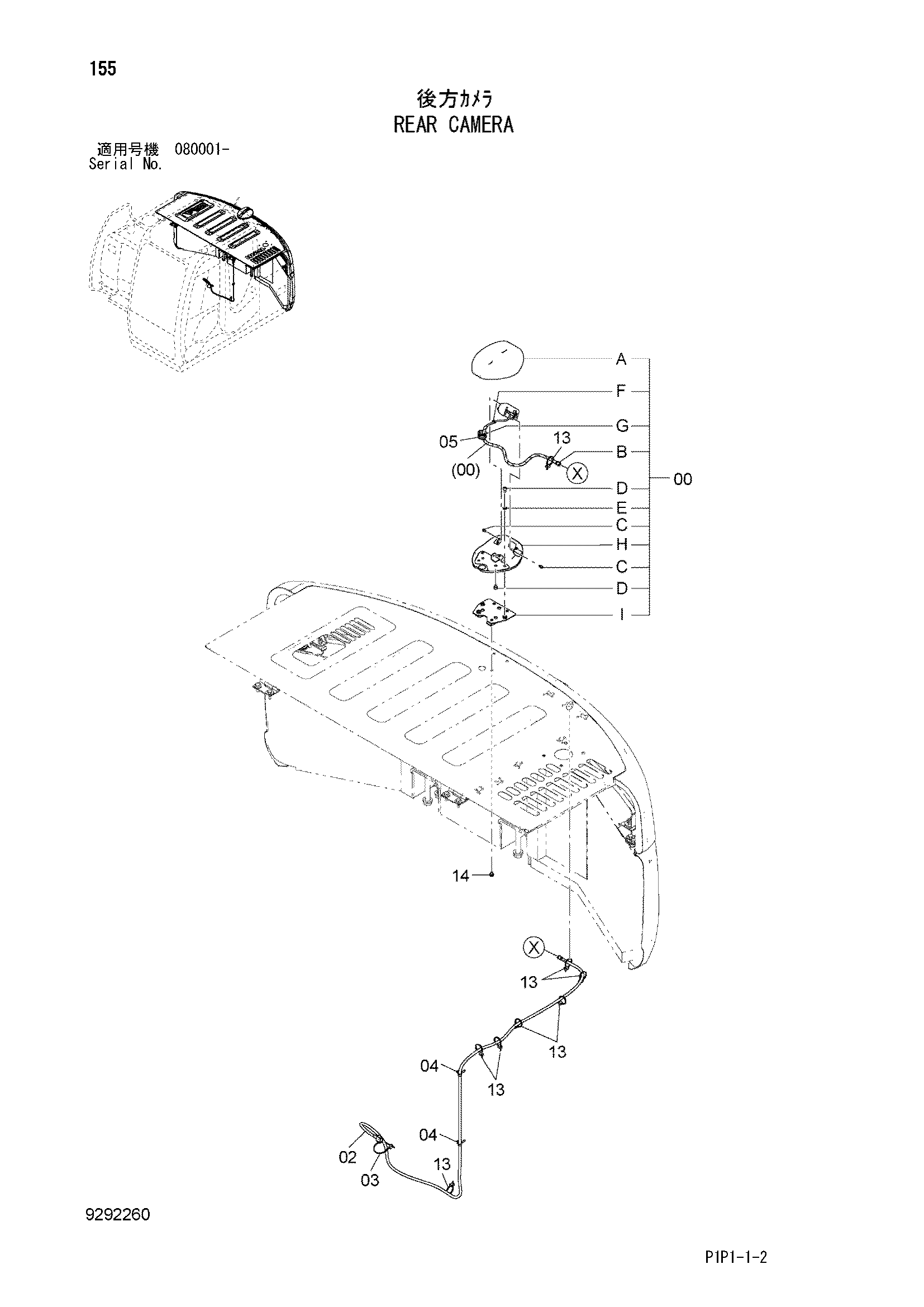

Заводская схема «Задний камера» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9291792 | Камера в сборе | 1 |
| 00A | 7049034 | Крышка | 1 |
| 00B | 4642744 | Камера | 1 |
| 00C | J780610 | Болт с внутренним шестигранником | 4 |
| 00D | J780812 | Болт с внутренним шестигранником | 6 |
| 00E | A590108 | Плоская шайба | 3 |
| 00F | 4218657 | Зажим | 1 |
| 00G | 4299864 | Уплотнительная втулка | 1 |
| 00H | 7049033 | Крышка | 1 |
| 00I | 8113825 | Кронштейн | 1 |
| 02 | 4687157 | Жгут проводов | 1 |
| 03 | 4055312 | Ленточный зажим | 1 |
| 04 | 4254600 | Зажим | 2 |
| 05 | 4188729 | Резиновая втулка | 1 |
| 13 | 4055311 | Ленточный зажим | 8 |
| 14 | J260816 | Болт с шайбой | 3 |
| 14A | J900816 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
