Каталог запчастей HITACHI
Сиденье стойка (с хеигхт адджустмент сиденье) — HITACHI ZX80LCK-3

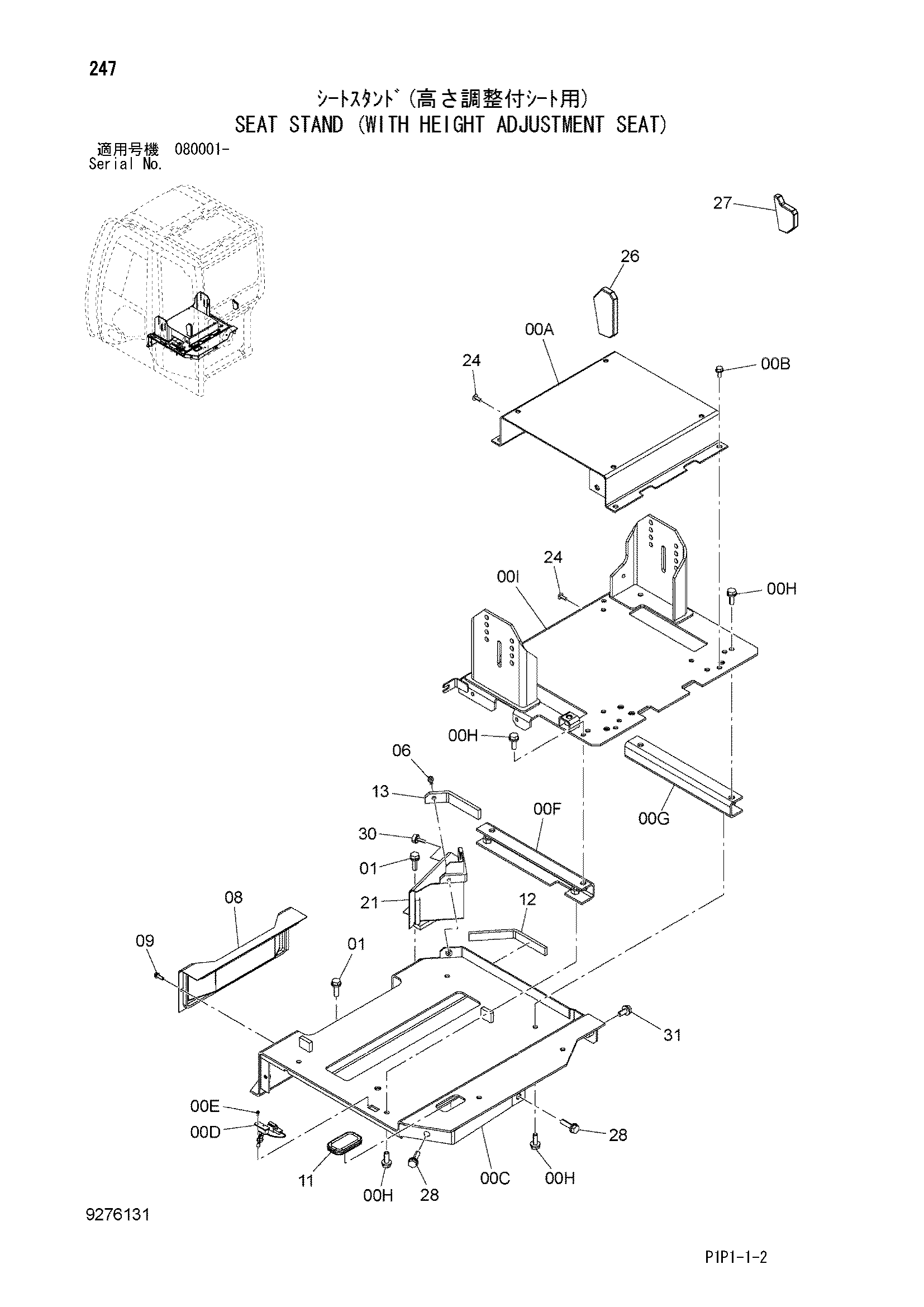

Заводская схема «Сиденье стойка (с хеигхт адджустмент сиденье)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9276130 | Карриор в сборе | 1 |
| 00A | 8098872 | Стойка | 1 |
| 00B | J260820 | Болт с шайбой | 4 |
| 00BA | J900820 | Болт | 1 |
| 00BB | A590108 | Плоская шайба | 1 |
| 00C | 6024734 | Стойка | 1 |
| 00D | 4448925 | Датчик | 1 |
| 00E | J460310 | Винт с шайбой | 1 |
| 00F | 8083373 | Кронштейн (левый) | 1 |
| 00G | 8083374 | Кронштейн (правый) | 1 |
| 00H | J271030 | Болт с шайбой | 8 |
| 00HA | J901030 | Болт | 1 |
| 00HB | J222010 | Шайба | 1 |
| 00I | 6025508 | Водило | 1 |
| 01 | J271035 | Болт с шайбой | 4 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 06 | J260620 | Болт с шайбой | 1 |
| 06A | J900620 | Болт | 1 |
| 06B | A590106 | Плоская шайба | 1 |
| 08 | 8081502 | Крышка | 1 |
| 09 | J260620 | Болт с шайбой | 2 |
| 09A | J900620 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 4445861 | Резиновая втулка | 1 |
| 12 | 4455711 | Резиновая прокладка | 1 |
| 13 | 4455714 | Резиновая прокладка | 1 |
| 21 | 7050909 | Решётка | 1 |
| 24 | 4612903 | Зажим | 3 |
| 26 | 3113122 | Резиновая прокладка | 1 |
| 27 | 3113123 | Резиновая прокладка | 1 |
| 28 | J271040 | Болт с шайбой | 2 |
| 28A | J901040 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4684275 | Ручка | 1 |
| 31 | J271030 | Болт с шайбой | 1 |
| 31A | J901030 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
