Обратные трубопроводы — HITACHI ZX80LCK-3

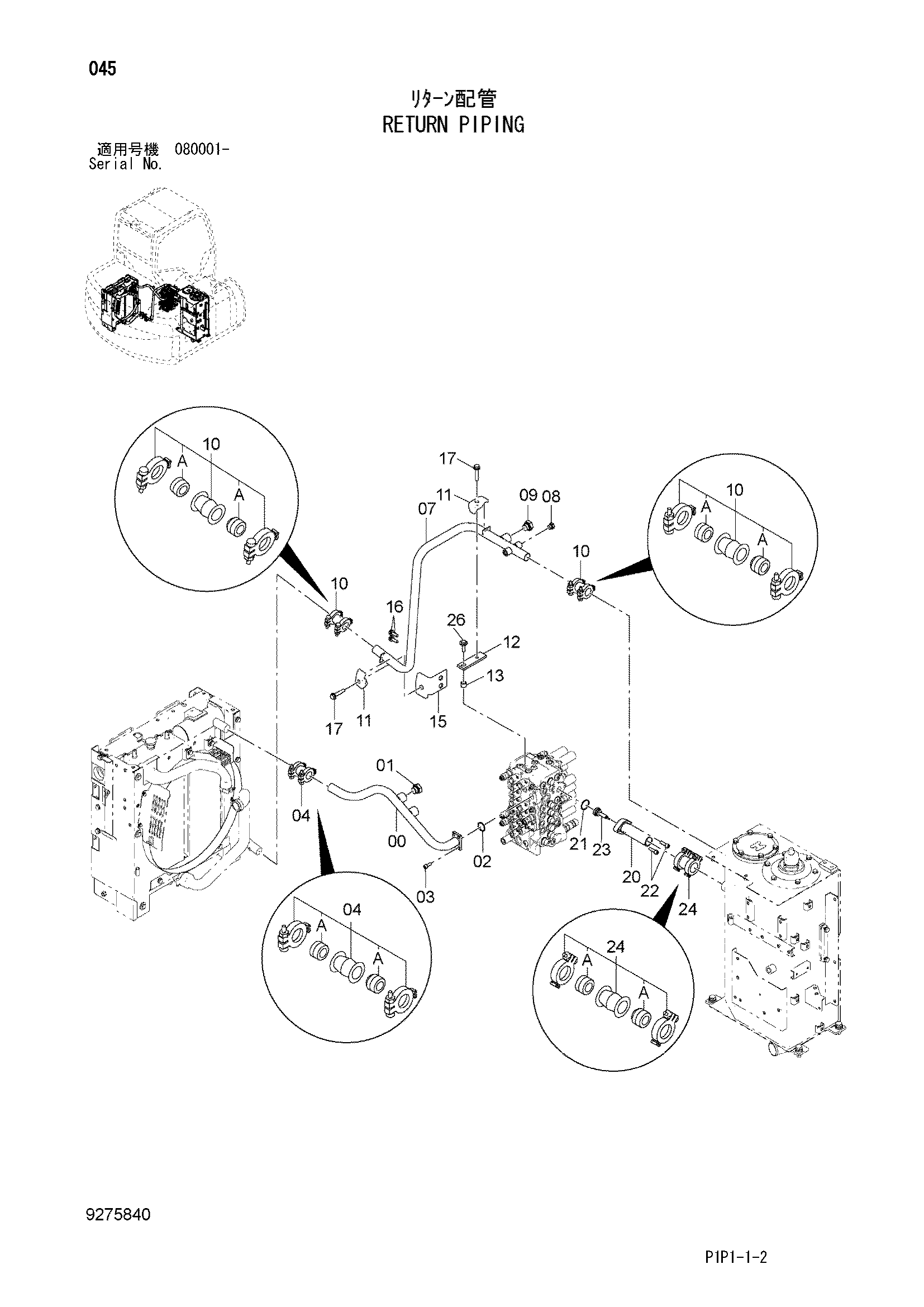

Заводская схема «Обратные трубопроводы» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052426 замена: 7055797 | Обратная трубка | 1 |
| 00 | 7055797 | Обратная трубка | 1 |
| 01 | A885006 | Пробка | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A811035 | Уплотнительное кольцо | 1 |
| 03 | J781025 | Болт с внутренним шестигранником | 4 |
| 04 | 4071213 | Муфта | 1 |
| 04A | 4196258 | Уплотнение кольцо | 2 |
| 07 | 7052425 замена: 7055796 | Обратная трубка | 1 |
| 07 | 7055796 | Обратная трубка | 1 |
| 08 | A885003 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A885006 | Пробка | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4071213 | Муфта | 2 |
| 10A | 4196258 | Уплотнение кольцо | 2 |
| 11 | 4190127 | Хомут трубки | 2 |
| 12 | 4456142 | Седло винта | 1 |
| 13 | 4457103 | Втулка | 1 |
| 15 | 9767760 | Кронштейн | 1 |
| 16 | J271035 | Болт с шайбой | 2 |
| 16A | J901035 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | J271265 | Болт с шайбой | 2 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 20 | 8082930 | Обратная трубка | 1 |
| 21 | A811040 | Уплотнительное кольцо | 1 |
| 22 | J781035 | Болт с внутренним шестигранником | 2 |
| 23 | 4255212 | Клапан | 1 |
| 24 | 4069801 | Муфта | 1 |
| 24A | 4196259 | Уплотнение кольцо | 2 |
| 26 | J281045 | Болт с шайбой | 1 |
| 26A | J901045 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
