Дренажные трубопроводы — HITACHI ZX80LCK-3

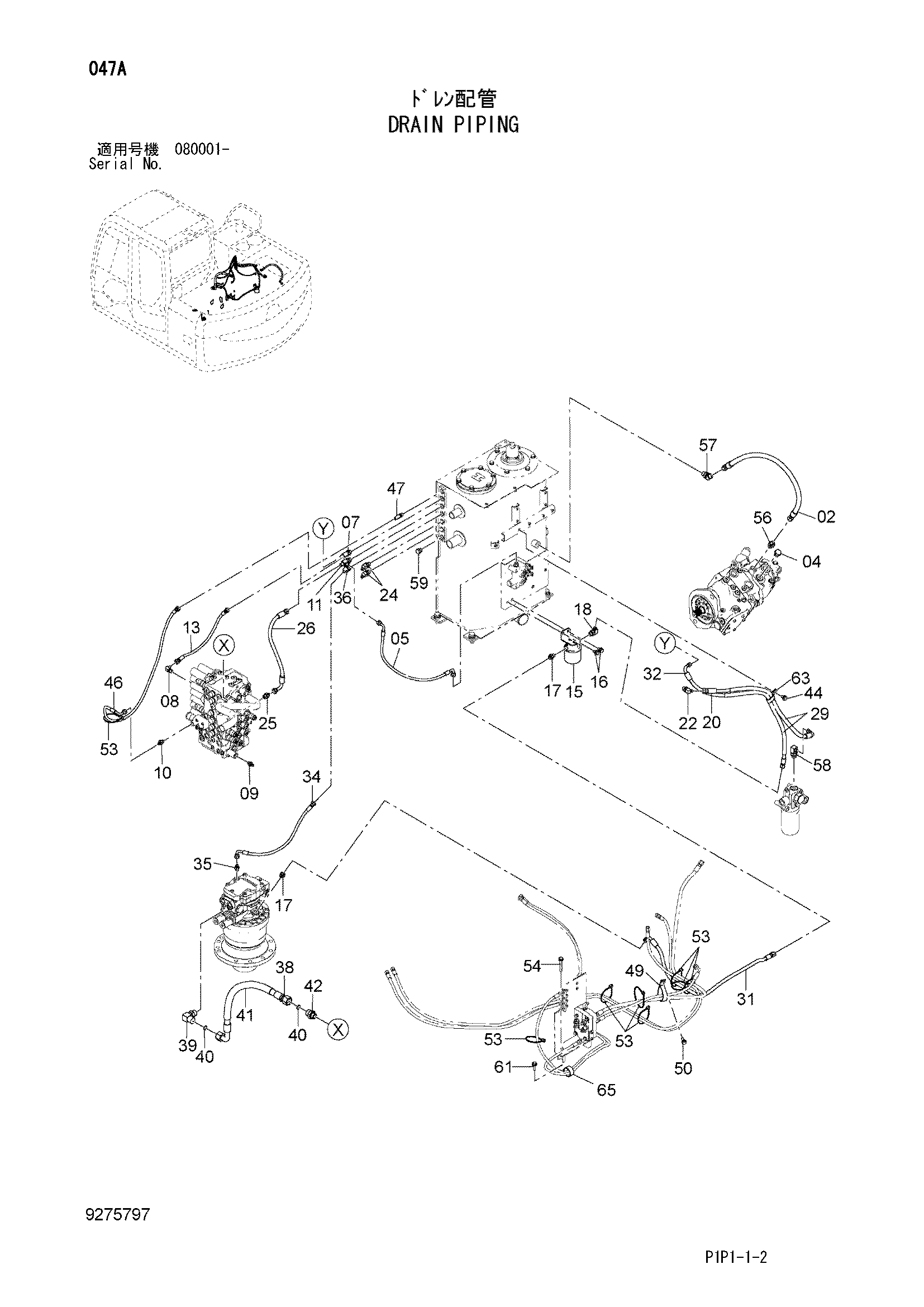

Заводская схема «Дренажные трубопроводы» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4668262 | Шланг | 1 |
| 04 | A885004 | Пробка | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4668372 | Пластиковый шланг | 1 |
| 07 | 4246385 | Тройник | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852122 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4246385 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4459662 | Пластиковый шланг | 1 |
| 15 | 4453708 | Масляный фильтр | 1 |
| 15A | 4463783 | Картридж | 1 |
| 15B | 4463784 | Головка | 1 |
| 15C | 4463785 | Кронштейн | 1 |
| 15D | J020816 | Болт с шайбой | 2 |
| 16 | J271020 | Болт с шайбой | 2 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | A852133 | Адаптер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4668544 | Пластиковый шланг | 1 |
| 22 | A852233 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852233 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4466142 | Шланг | 1 |
| 29 | 4327293 | Защитный кожух | 2 |
| 31 | 4462116 | Шланг | 1 |
| 32 | 4462115 | Шланг | 1 |
| 34 | 4462617 | Шланг | 1 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852232 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4462476 | Шланг | 1 |
| 39 | A853366 | Угловой штуцер | 1 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | 4187308 | Уплотнительное кольцо | 2 |
| 41 | 4327294 | Защитный кожух | 1 |
| 42 | A853166 | Адаптер | 1 |
| 42A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | J271020 | Болт с шайбой | 1 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4465533 | Шланг | 1 |
| 47 | A852322 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4193816 | Зажим | 1 |
| 50 | J271025 | Болт с шайбой | 1 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 53 | 4055312 | Ленточный зажим | 8 |
| 54 | J271070 | Болт с шайбой | 2 |
| 54A | J901070 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 56 | A852144 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | A852244 | Угловой штуцер | 1 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | A852343 | Угловой штуцер | 1 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | A885003 | Пробка | 1 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | J271035 | Болт с шайбой | 1 |
| 61A | J901035 | Болт | 1 |
| 61B | J222010 | Шайба | 1 |
| 63 | 4190282 | Зажим | 1 |
| 65 | 4190265 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
