Гидравлический тип управление детали (дополнительный/P)(моноблочный стрела) — HITACHI ZX80LCK-3

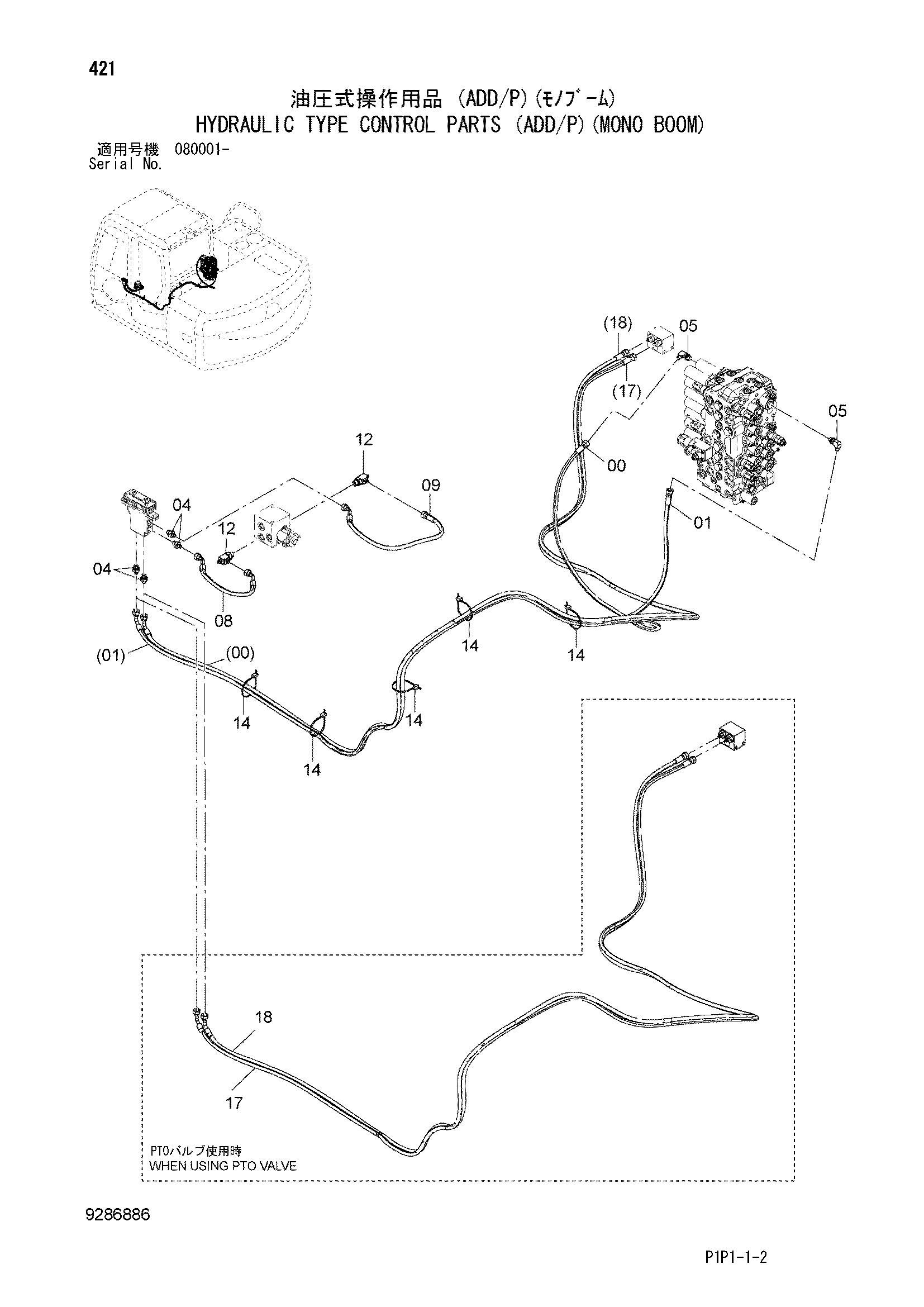

Заводская схема «Гидравлический тип управление детали (дополнительный/P)(моноблочный стрела)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290972 | В сборе шланг | 1 |
| 00A | 4684165 | Шланг | 1 |
| 01B | 4327315 | Защитный кожух | 6 |
| 01 | 9290973 | В сборе шланг | 1 |
| 01A | 4684181 | Шланг | 1 |
| 01B | 4327315 | Защитный кожух | 5 |
| 04 | A852122 | Адаптер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4684685 | Шланг | 1 |
| 09 | 4684681 | Шланг | 1 |
| 12 | A852432 | Тройник | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4055312 | Ленточный зажим | 5 |
| 17 | 9303804 | В сборе шланг | 1 |
| 17A | 4701219 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 8 |
| 18 | 9303805 | В сборе шланг | 1 |
| 18A | 4701220 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
