Маин-пипинг(1) — HITACHI ZX80LCK-3

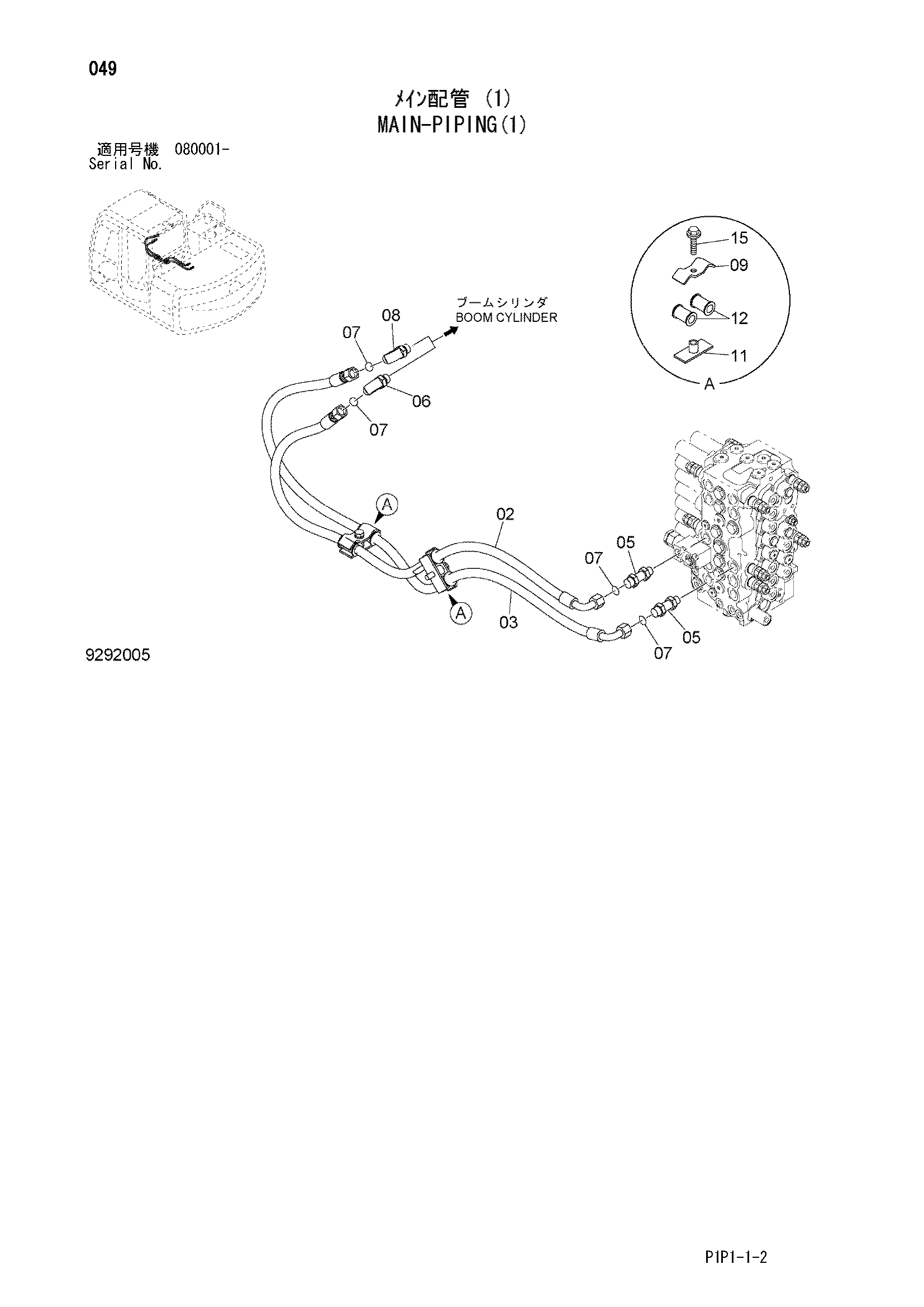

Заводская схема «Маин-пипинг(1)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4457455 | Шланг | 1 |
| 03 | 4457456 | Шланг | 1 |
| 05 | 4199247 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A853344 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4138938 | Уплотнительное кольцо | 4 |
| 08 | 4205382 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4202103 | Хомут | 2 |
| 11 | 9757642 | Хомут | 2 |
| 12 | 4463996 | Резиновая втулка | 4 |
| 15 | J901255 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
