Пилотные гидролинии (4) — HITACHI ZX80LCK-3

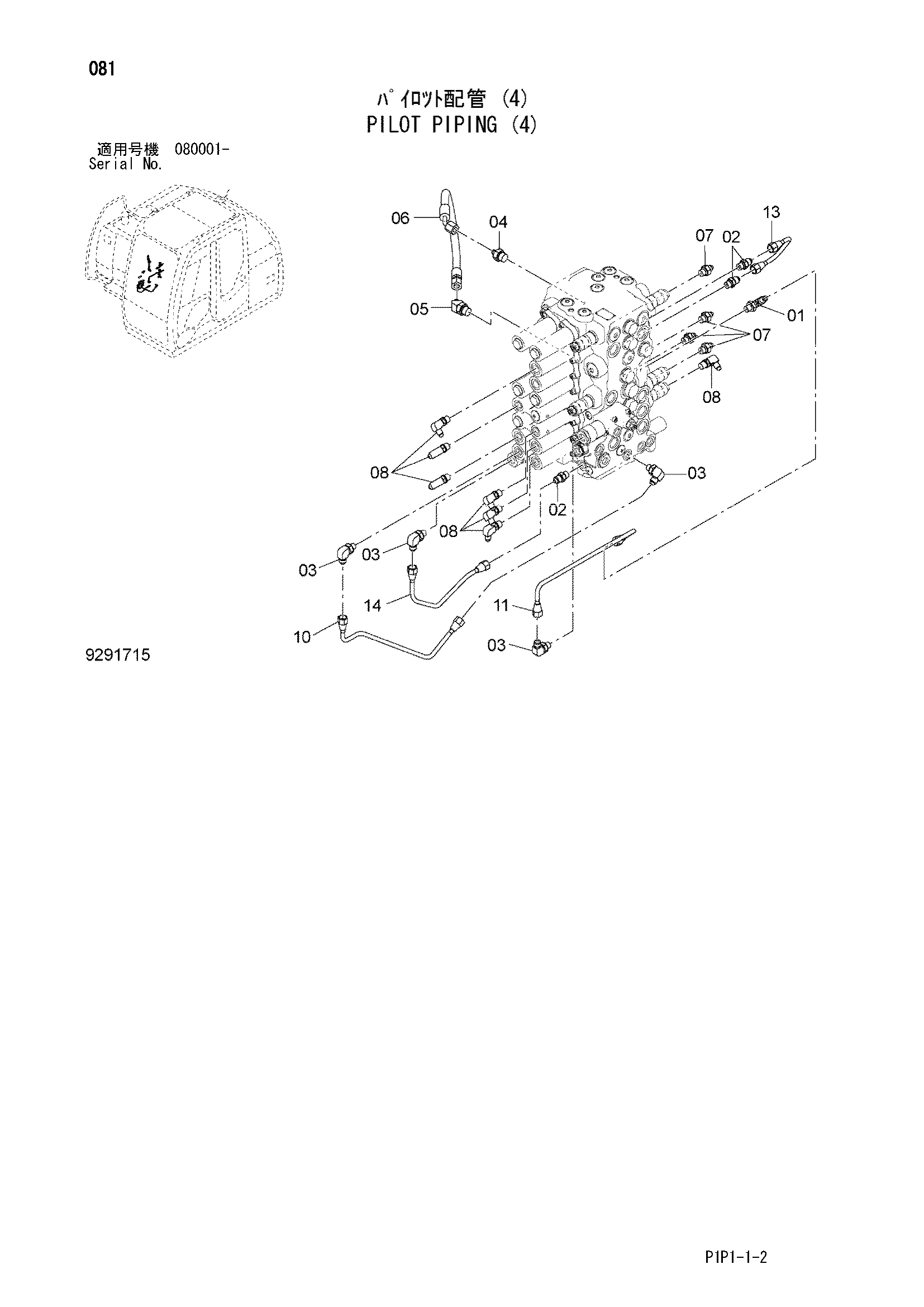

Заводская схема «Пилотные гидролинии (4)» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4203485 | Штуцер трубки | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4255304 | Штуцер трубки | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4293950 | Угловой штуцер | 4 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852132 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852232 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4463165 | Шланг | 1 |
| 07 | A852122 | Адаптер | 4 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 7 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 3110798 | Трубка | 1 |
| 11 | 3102478 | Трубка | 1 |
| 13 | 4621261 | Трубка | 1 |
| 14 | 4688253 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
