Гидролинии рабочего оборудования — HITACHI ZX80LCK-3

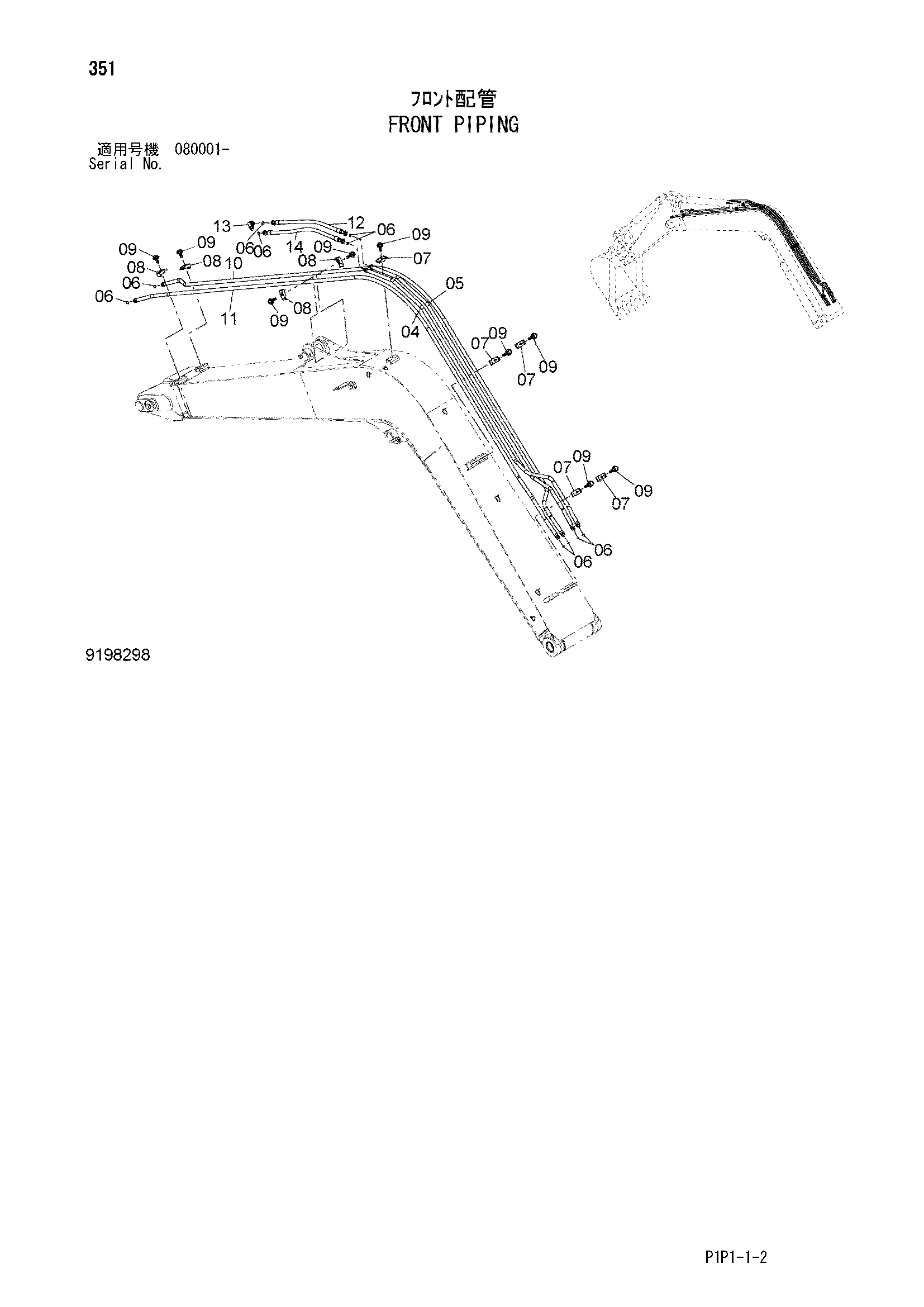

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX80LCK-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8084023 | Трубка | 1 |
| 05 | 8084024 | Трубка | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 10 |
| 07 | 4189858 | Хомут трубки | 5 |
| 08 | 4190125 | Хомут трубки | 4 |
| 09 | J271250 | Болт с шайбой | 9 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 8098081 | Трубка | 1 |
| 11 | 8098082 | Трубка | 1 |
| 12 | 4294616 | Шланг | 1 |
| 13 | A853344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4388835 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
