Основные гидролинии (PTO)<75> — HITACHI ZX80LCK

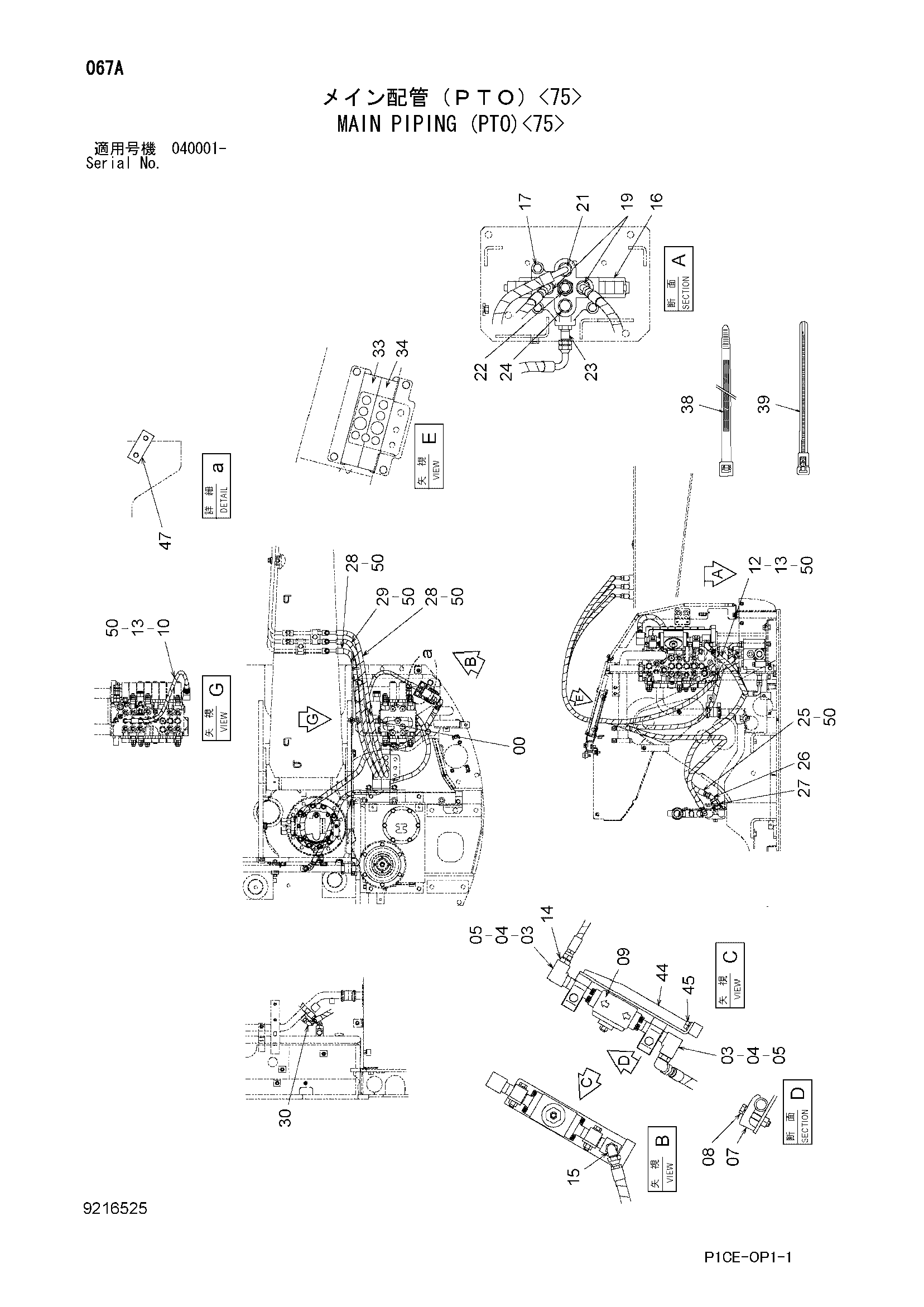

Заводская схема «Основные гидролинии (PTO)<75>» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9754482 | Трубка | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J271260 | Болт с шайбой | 2 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4330223 | Клапан словретур | 1 |
| 10 | 4351104 | Шланг | 1 |
| 12 | 4229813 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 14 | A852143 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A853344 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4401481 | Гидрораспределитель | 1 |
| 17 | J271285 | Болт с шайбой | 3 |
| 17A | J901285 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4163046 | Угловой штуцер | 2 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4199247 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4174541 | Пробка | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4229835 | Шланг | 1 |
| 26 | A853244 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4263450 | Переходник S | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4479880 | Шланг | 2 |
| 29 | 4465519 | Шланг | 1 |
| 30 | 4037761 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4478125 | Хомут шланга | 1 |
| 34 | 4478126 | Хомут шланга | 1 |
| 38 | 4121859 | Ленточный зажим | 5 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 44 | 8089320 | Кронштейн | 1 |
| 45 | J271230 | Болт с шайбой | 2 |
| 45A | J901230 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 47 | 4322599 | Седло винта | 1 |
| 50 | 4327293 | Защитный кожух | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
