Вспомогательный гидролинии рабочего оборудования <75> — HITACHI ZX80LCK

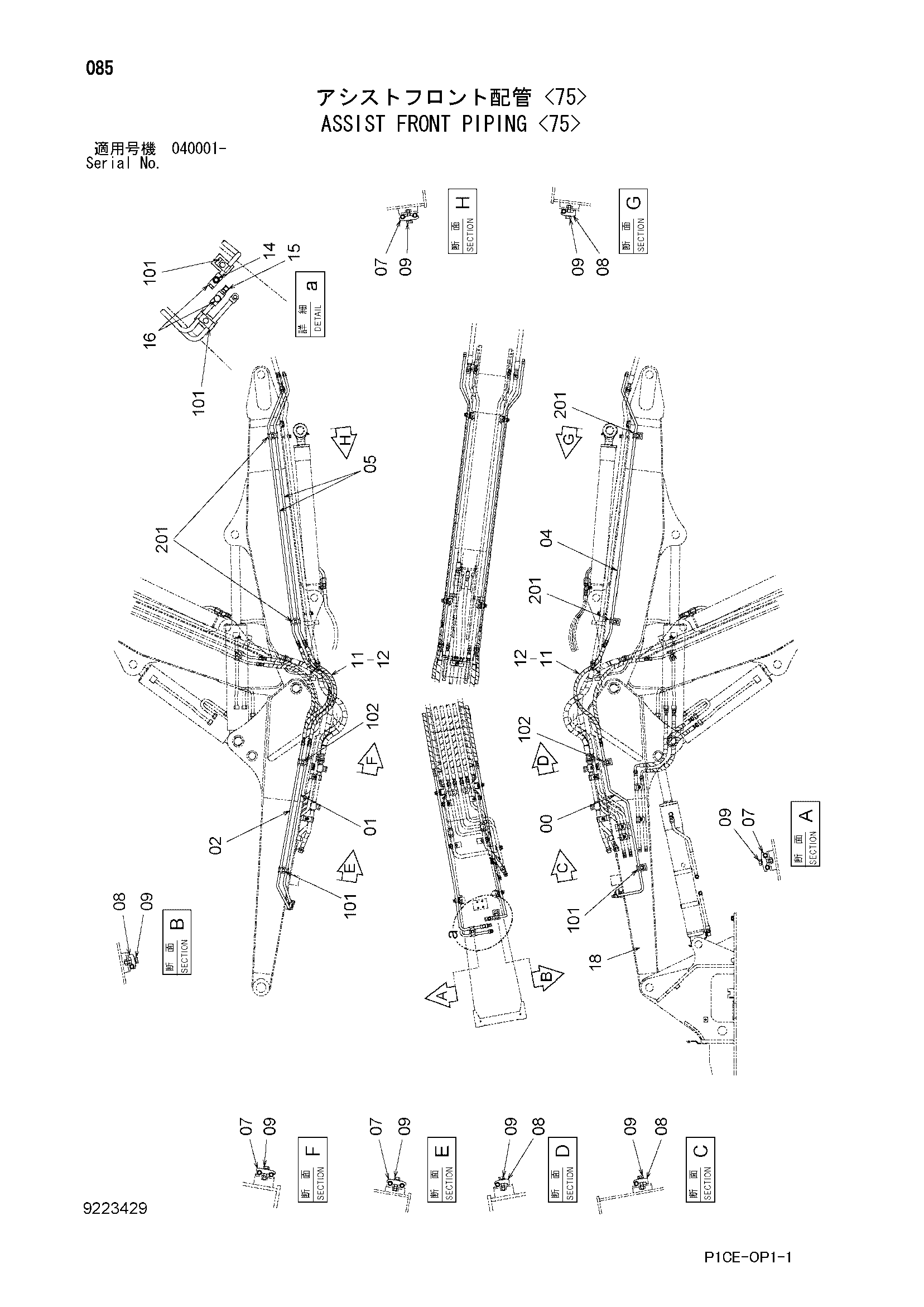

Заводская схема «Вспомогательный гидролинии рабочего оборудования <75>» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8091279 | Трубка | 1 |
| 01 | 8091280 | Трубка | 1 |
| 02 | 8091281 | Трубка | 1 |
| 04 | 8085211 | Трубка | 1 |
| 05 | 8085212 | Трубка | 2 |
| 07 | 4189858 | Хомут трубки | 5 |
| 08 | 4190124 | Хомут трубки | 5 |
| 09 | J271245 | Болт с шайбой | 10 |
| 09A | J901245 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4167043 | Шланг | 3 |
| 12 | 4327293 | Защитный кожух | 6 |
| 14 | 4042031 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4037761 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4092534 | Пробка | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 9749939 | Седло винта | 4 |
| 102 | 9753840 | Седло винта | 2 |
| 201 | 9749939 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
