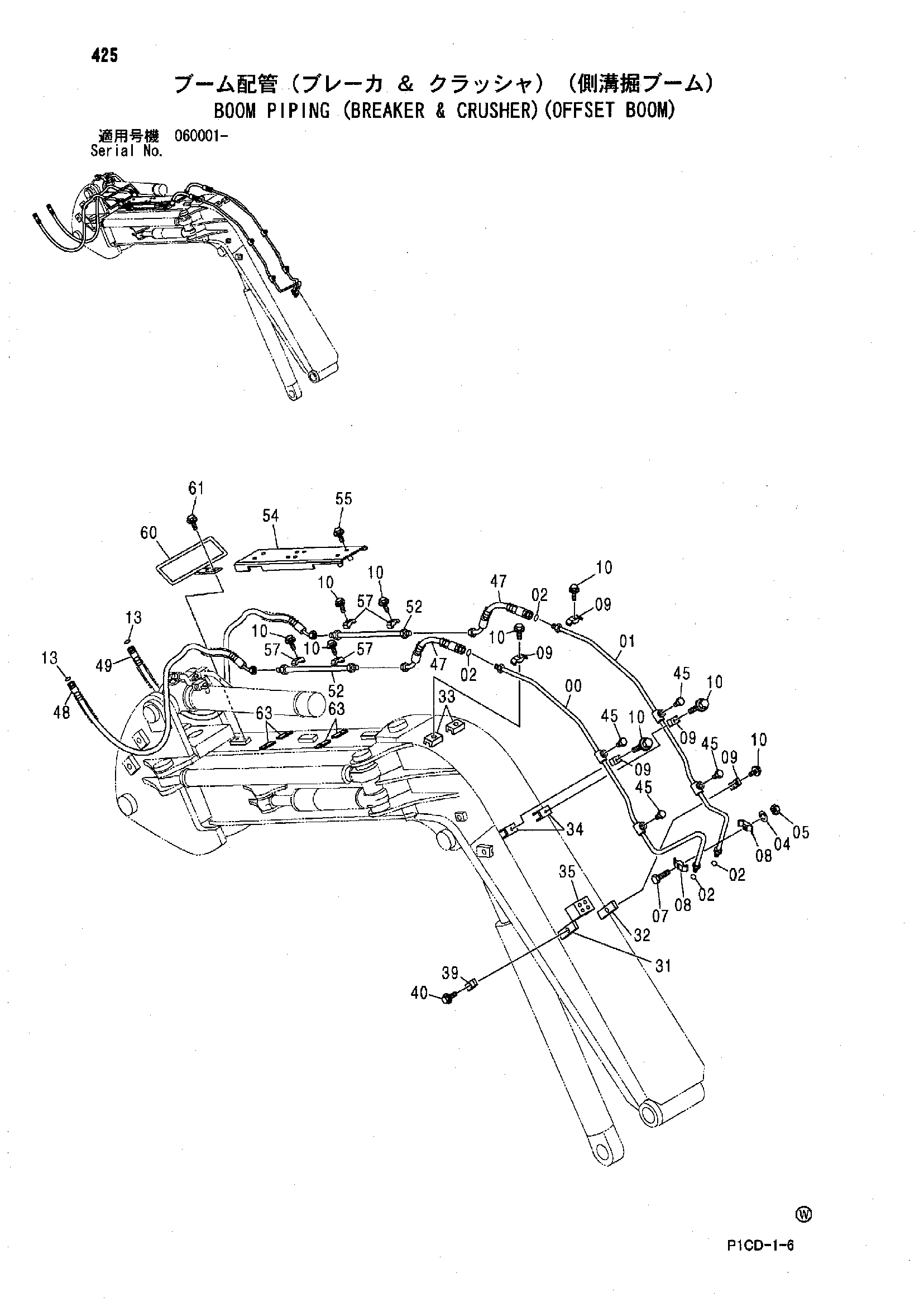

Стрела трубопроводы (гидромолот и гидроножницы)(смещаемый стрела) — HITACHI ZX80LCK
Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)(смещаемый стрела)» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8085945 | Трубка | 1 |
| 01 | 8085946 | Трубка | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 4 |
| 04 | A590912 | Пружинная шайба | 1 |
| 05 | J950012 | Гайка | 1 |
| 07 | J901265 | Болт | 1 |
| 08 | 4189859 | Хомут трубки | 2 |
| 09 | 4141806 | Хомут трубки | 5 |
| 10 | J011260 | Болт с шайбой | 9 |
| 10 | J271260 замена: J901260 | Болт с шайбой | 9 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 31 | 4463603 | Седло винта | 1 |
| 32 | 4146767 | Седло винта | 1 |
| 33 | 9757510 | Седло винта | 2 |
| 34 | 9749939 | Седло винта | 2 |
| 35 | 4300443 | Седло винта | 1 |
| 39 | 4260035 | Хомут трубки | 1 |
| 40 | J011245 | Болт с шайбой | 1 |
| 40 | J271245 замена: J901245 | Болт с шайбой | 1 |
| 45 | 4174542 | Пробка | 4 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4465700 | Шланг | 2 |
| 48 | 4465701 | Шланг | 1 |
| 49 | 4466924 | Шланг | 1 |
| 52 | 9757818 | Трубка | 2 |
| 54 | 8086372 | Крышка | 1 |
| 55 | J031000 | Болт с шайбой | 8 |
| 55 | J281000 замена: J901000 | Болт с шайбой | 8 |
| 57 | 4190126 | Хомут трубки | 4 |
| 60 | 8086371 | Защитный кожух | 1 |
| 61 | J011235 | Болт с шайбой | 2 |
| 61 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 63 | 4465570 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
