Основные гидролинии — HITACHI ZX80LCK

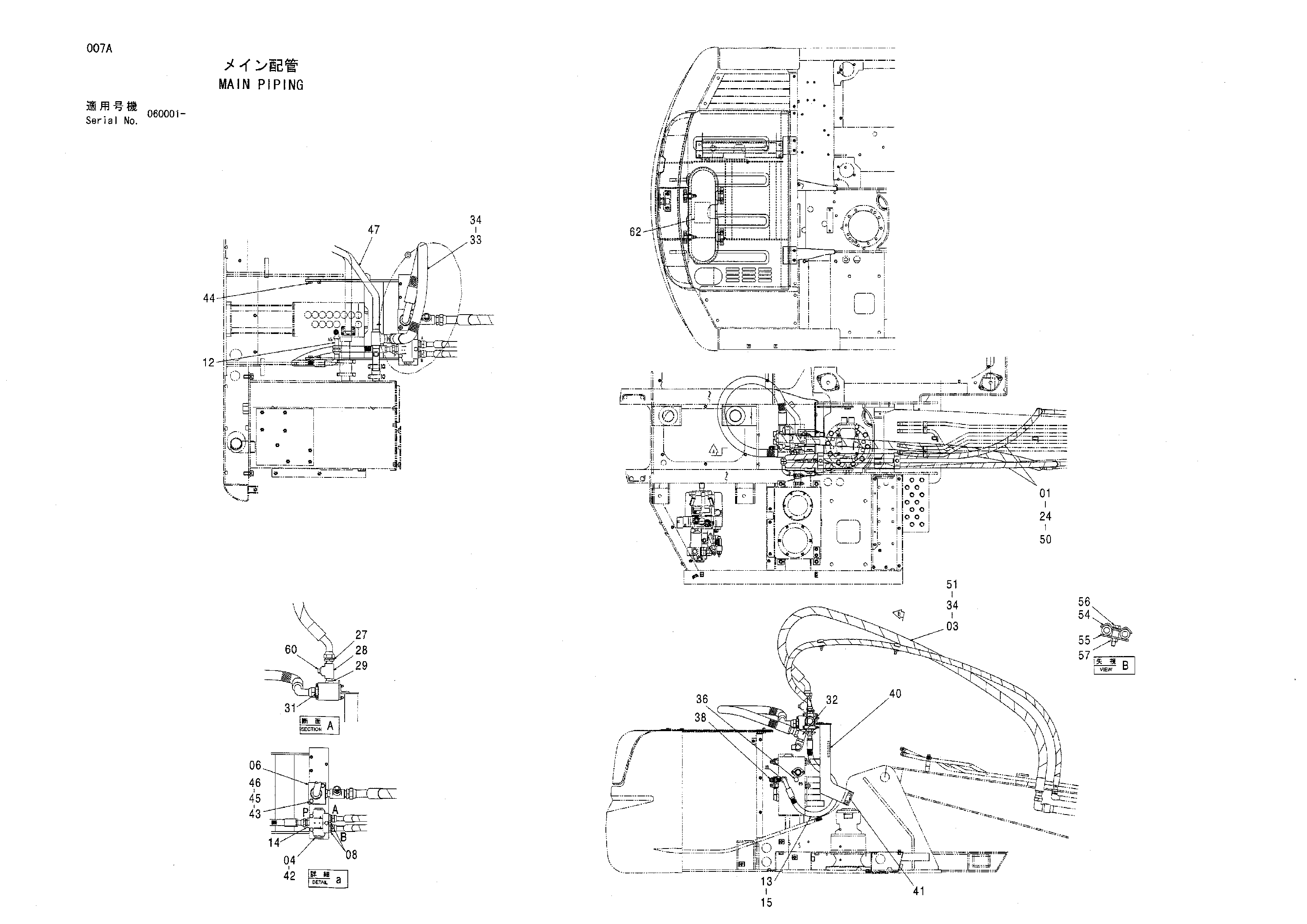

Заводская схема «Основные гидролинии» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4323594	Шланг	2
03	4323593	Шланг	1
04	4269315	Клапан дивидер	1
06	3054432	Блок	1
08	A853166	Адаптер	2
08A	4506424	Уплотнительное кольцо	1
12	4197532	Адаптер	1
12A	4506418	Уплотнительное кольцо	1
13	4247592	Шланг	1
14	A853186	Адаптер	1
14A	4506429	Уплотнительное кольцо	1
15	4187308	Уплотнительное кольцо	2
24	4187308	Уплотнительное кольцо	2
27	4208097	Адаптер	1
28	94-0664	Тройник	1
29	4184837	Адаптер	1
29A	4506429	Уплотнительное кольцо	1
31	A853180	Адаптер	1
31A	4506429	Уплотнительное кольцо	1
32	A853380	Угловой штуцер	1
32A	4506429	Уплотнительное кольцо	1
33	4475616	Шланг	1
34	4187329	Уплотнительное кольцо	3
36	4174541	Пробка	1
36A	4506418	Уплотнительное кольцо	1
38	4473991	Предохранительный клапан	1
40	8088404	Кронштейн	1
41	4315448	Седло винта	2
42	J271090	Болт с шайбой	3
42A	J901090	Болт	1
42B	J222010	Плоская шайба	1
43	J901008	Болт	2
44	J271025	Болт с шайбой	4
44A	J901025	Болт	1
44B	J222010	Плоская шайба	1
45	A590910	Шайба: пружина	2
46	A590110	Плоская шайба	2
47	7042558	Обратная трубка	1
50	4327293	Защитный кожух	8
51	4327294	Защитный кожух	6
54	4202103	Хомут	2
55	9727633	Хомут	2
56	J271260	Болт с шайбой	2
56A	J901260	Болт	1
56B	J222012	Плоская шайба	1
57	J950012	Гайка	2
60	94-2026	Пробка	1
62	4484389	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
