Основные гидролинии (PTO)(моноблочный стрела) — HITACHI ZX80LCK

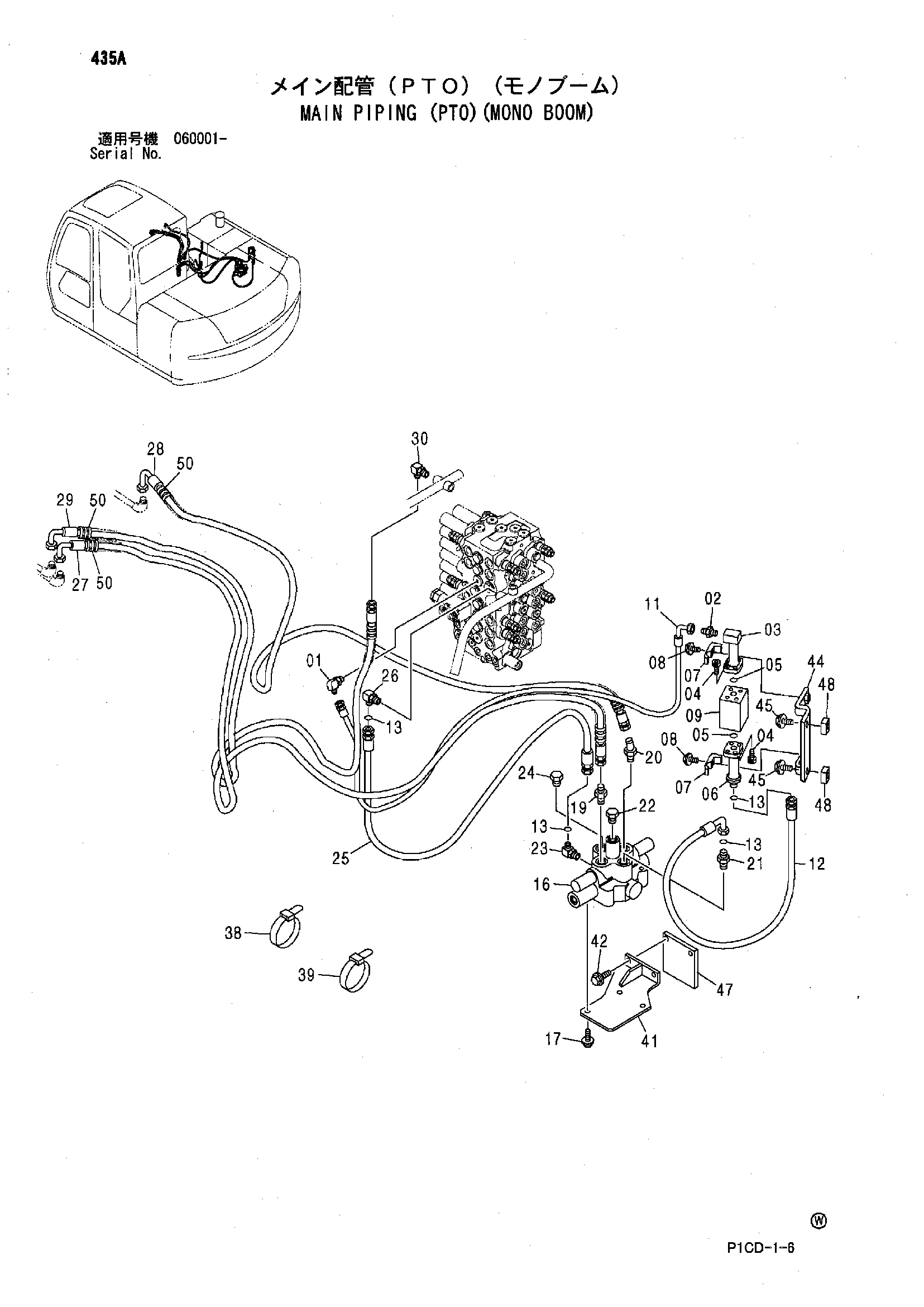

Заводская схема «Основные гидролинии (PTO)(моноблочный стрела)» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852333 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | A852143 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 9754482 | Трубка | 1 |
| 04 | J781030 | Болт с внутренним шестигранником | 8 |
| 05 | 971489 | Уплотнительное кольцо | 2 |
| 06 | 9757403 | Трубка | 1 |
| 07 | 4190126 | Хомут трубки | 2 |
| 08 | J011260 | Болт с шайбой | 2 |
| 08 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 09 | 4330223 | Клапан словретур | 1 |
| 11 | 4468757 | Шланг | 1 |
| 12 | 4231282 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 16 | 4401481 | Гидрораспределитель | 1 |
| 17 | J011285 | Болт с шайбой | 3 |
| 17 | J271285 замена: J901285 | Болт с шайбой | 3 |
| 19 | 4159158 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4163046 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4092534 | Пробка | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A853344 | Угловой штуцер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4174541 | Пробка | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4311806 | Шланг | 1 |
| 26 | A853364 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 27 | 4468759 | Шланг | 1 |
| 28 | 4468760 | Шланг | 1 |
| 29 | 4468758 | Шланг | 1 |
| 30 | 4037761 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4121859 | Ленточный зажим | 5 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 41 | 9758305 | Кронштейн | 1 |
| 42 | J011230 | Болт с шайбой | 2 |
| 42 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 44 | 9758303 | Кронштейн | 1 |
| 45 | J011225 | Болт с шайбой | 2 |
| 45 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 47 | 4468961 | Седло винта | 1 |
| 48 | 4451795 | Седло винта | 2 |
| 50 | 4327293 | Защитный кожух | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
