Пилотные гидролинии — HITACHI ZX80LCK

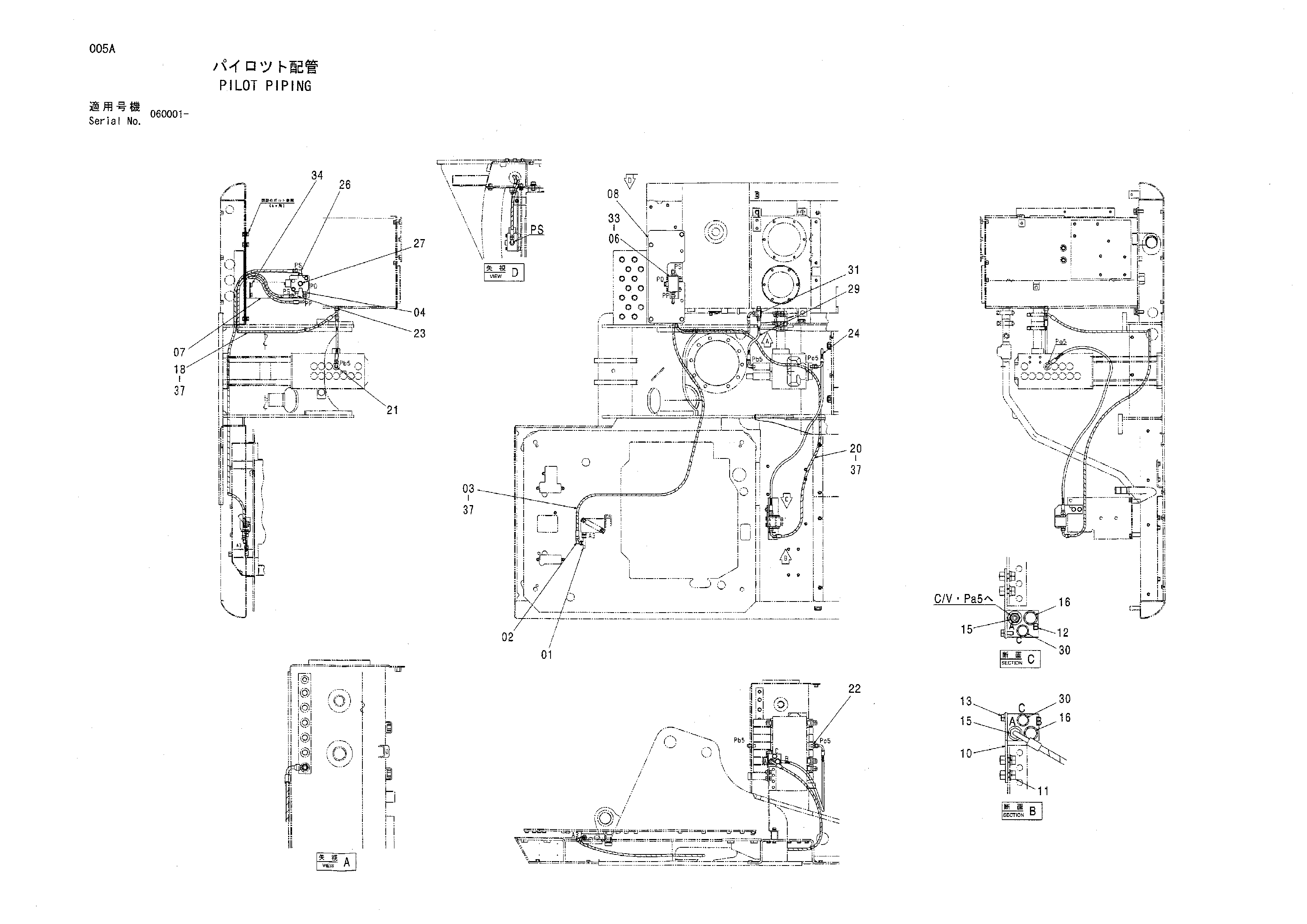

Заводская схема «Пилотные гидролинии» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4252786 | Тройник | 1 |
| 02 | 4346096 | Унион S | 1 |
| 03 | 4313260 | Шланг | 1 |
| 04 | A852122 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4210647 | Электромагнитный клапан | 1 |
| 07 | 9757501 | Кронштейн | 1 |
| 08 | 9757502 | Крышка | 1 |
| 10 | 9757579 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | A852132 | Адаптер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4092534 | Пробка | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4227028 | Шланг | 1 |
| 20 | 4313263 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4311060 | Шланг | 1 |
| 26 | A852322 | Угловой штуцер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4093624 | Пробка | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4248680 | Шланг | 1 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852432 | Тройник | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | J260870 | Болт с шайбой | 2 |
| 33A | J900870 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | J271020 | Болт с шайбой | 2 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Плоская шайба | 1 |
| 36 | 4055312 | Ленточный зажим | 5 |
| 37 | 4133527 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
