Фров комбининг трубопроводы — HITACHI ZX80LCK

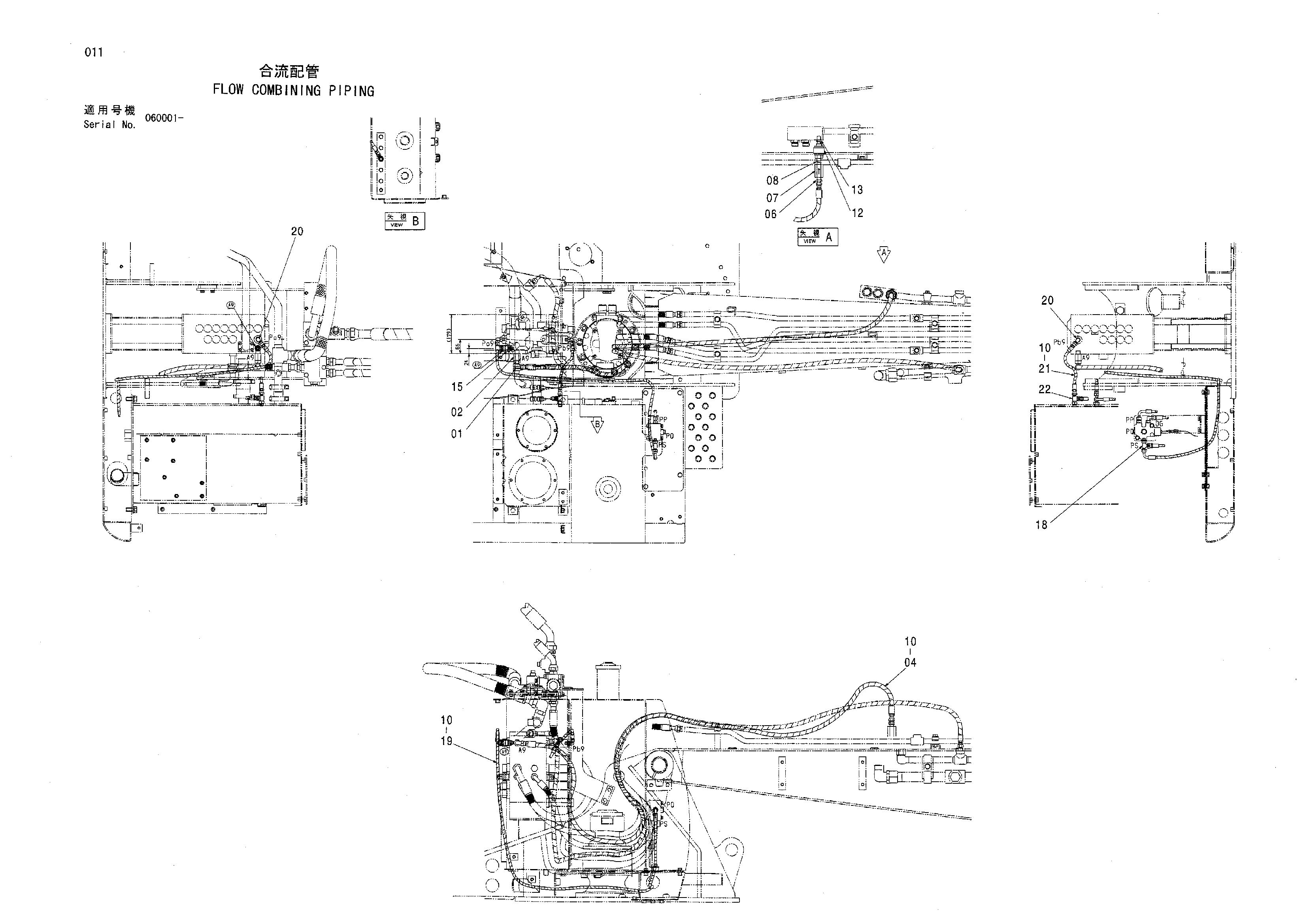

Заводская схема «Фров комбининг трубопроводы» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4094319 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4363181 | Разъём S | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4429523 | Шланг | 1 |
| 06 | 4043968 | Адаптер | 1 |
| 07 | 4322826 | Обратный клапан | 1 |
| 08 | 94-1702 | Адаптер | 1 |
| 10 | 4327293 | Защитный кожух | 15 |
| 12 | 4188602 | Клапан словретур | 1 |
| 13 | 4138871 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4394262 | Предохранительный клапан | 1 |
| 18 | A852422 | Тройник | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4313263 | Шланг | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4436352 | Шланг | 1 |
| 22 | A852432 | Тройник | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
