Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение., комплект)[EU] — HITACHI ZX80LCK

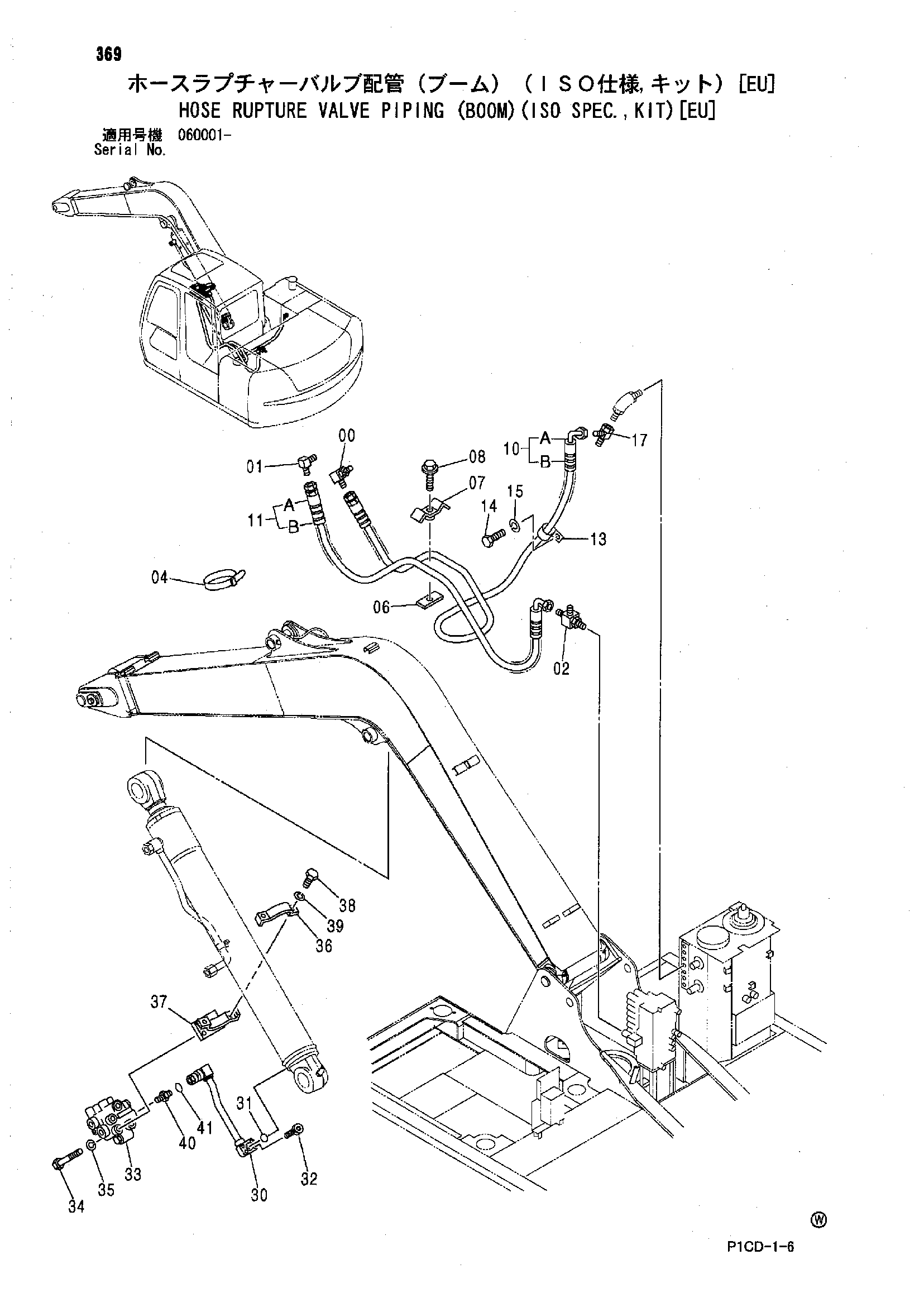

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение., комплект)[EU]» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Шланг защита от разрыва клапан трубопроводы (стрела)(ISO специальное исполнение., комплект)[EU] HITACHI ZX80LCK](/catalog-drawings/a7/a7fc40eb-9a47-4177-aa66-22b3a206eac8.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852323 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852322 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4203485 | Штуцер трубки | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4055312 | Ленточный зажим | 8 |
| 06 | 9757600 | Хомут | 1 |
| 07 | 9757601 | Хомут | 1 |
| 08 | J011280 замена: J901280 | Болт с шайбой | 1 |
| 08 | J901280 | Болт | 1 |
| 10 | 9209727 | Шланг в сборе | 1 |
| 10A | 4467511 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 4 |
| 11 | 9209728 | Шланг в сборе | 1 |
| 11A | 4467510 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 13 | 4190277 | Зажим | 1 |
| 14 | J901225 | Болт | 1 |
| 15 | A590912 | Пружинная шайба | 1 |
| 17 | 4242052 | Соединительный штуцер | 1 |
| 30 | 4458860 | Трубка | 1 |
| 31 | 4509181 | Уплотнительное кольцо | 1 |
| 32 | M340825 | Болт с внутренним шестигранником | 4 |
| 33 | 4452604 замена: 4600953 | Удерживающий клапан | 1 |
| 33 | 4600953 | Удерживающий клапан | 1 |
| 34 | J970885 | Болт | 3 |
| 35 | J251008 | Пружинная шайба | 3 |
| 36 | 4459282 | Лента | 1 |
| 37 | 4458861 | Лента | 1 |
| 38 | J901035 | Болт | 2 |
| 39 | A590910 | Пружинная шайба | 2 |
| 40 | 4189602 | Адаптер | 1 |
| 41 | 4138938 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
