Пилотные гидролинии (с PTO и поток производительность селектор)<80> — HITACHI ZX80LCK

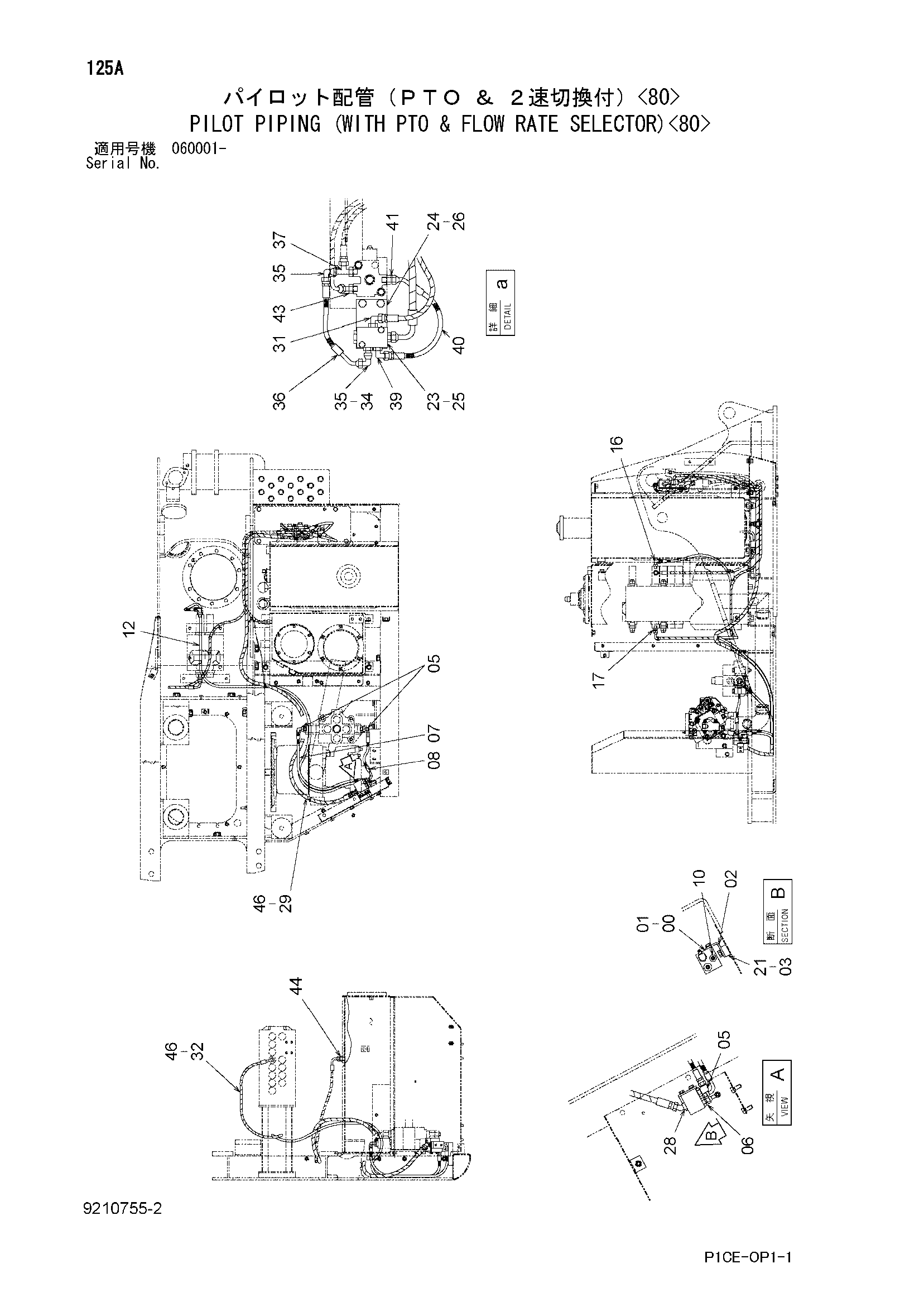

Заводская схема «Пилотные гидролинии (с PTO и поток производительность селектор)<80>» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4410873 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852332 | Угловой штуцер | 3 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4269797 | Шланг | 1 |
| 08 | 4249350 | Шланг | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4258305 | Шланг | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4364219 | Седло винта | 1 |
| 23 | 4203446 | Клапан | 1 |
| 24 | 9759873 | Кронштейн | 1 |
| 25 | J260855 | Болт с шайбой | 2 |
| 25A | J900855 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | A852223 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4313353 | Шланг | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4313261 | Шланг | 1 |
| 34 | A852122 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4346096 | Унион S | 2 |
| 36 | 4245114 | Шланг | 1 |
| 37 | A852422 | Тройник | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852322 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4224478 | Шланг | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852222 | Угловой штуцер | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | A852132 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4327293 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
