Дренажные трубопроводы — HITACHI ZX80LCK

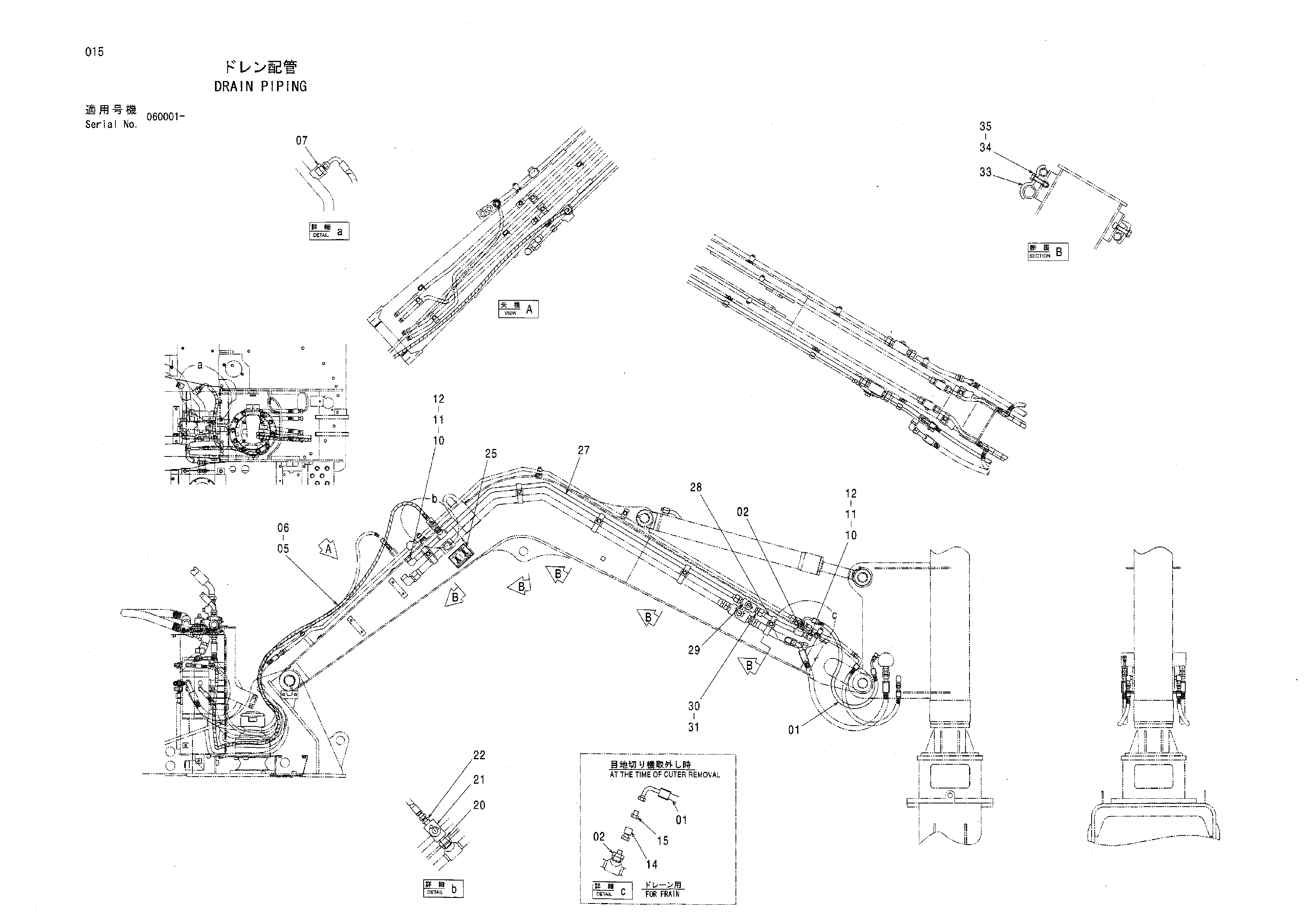

Заводская схема «Дренажные трубопроводы» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4629721 | Шланг | 1 |
| 02 | 4601901 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4616733 | Шланг | 1 |
| 06 | 4327293 | Защитный кожух | 6 |
| 07 | 4380616 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4188136 | Гайка | 2 |
| 11 | 4189094 | Колпачок | 2 |
| 12 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 4180195 | Соединительный штуцер | 1 |
| 15 | 4095928 | Пробка | 1 |
| 20 | 4222089 | Адаптер | 1 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4216176 | Запорный клапан | 1 |
| 22 | 4215651 | Адаптер | 1 |
| 25 | 4631599 | Информационная табличка | 1 |
| 27 | 8098857 | Трубка | 1 |
| 28 | 9763669 | Трубка | 1 |
| 29 | 4205902 | Запорный клапан | 1 |
| 30 | 4209818 | Адаптер | 2 |
| 31 | 4187328 | Уплотнительное кольцо | 2 |
| 33 | 4280387 | Хомут | 5 |
| 34 | J901255 | Болт | 5 |
| 35 | A590112 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
