Стрела трубопроводы (гидромолот и гидроножницы)(поворот стрела) — HITACHI ZX80LCK

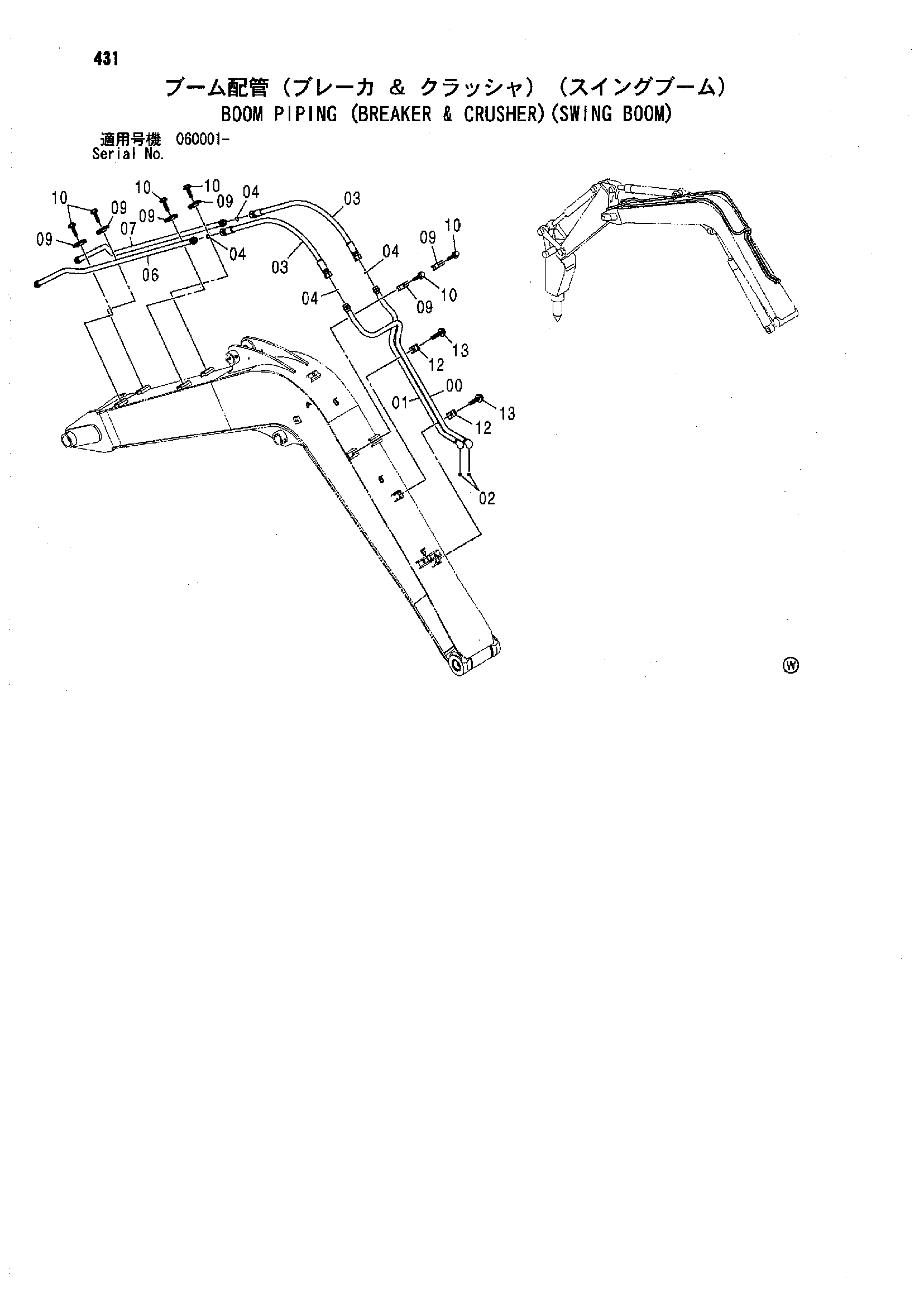

Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы)(поворот стрела)» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093938 | Трубка | 1 |
| 01 | 8093939 | Трубка | 1 |
| 02 | 4138938 | Уплотнительное кольцо | 2 |
| 03 | 4196299 | Шланг | 2 |
| 04 | 4187308 | Уплотнительное кольцо | 4 |
| 06 | 8093940 | Трубка | 1 |
| 07 | 8093941 | Трубка | 1 |
| 09 | 4141806 | Хомут трубки | 6 |
| 10 | J011260 | Болт с шайбой | 6 |
| 10 | J271260 замена: J901260 | Болт с шайбой | 6 |
| 12 | 4189859 | Хомут трубки | 2 |
| 13 | J011260 | Болт с шайбой | 2 |
| 13 | J271260 замена: J901260 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
