HSB общий трубопроводы — HITACHI ZX80LCK

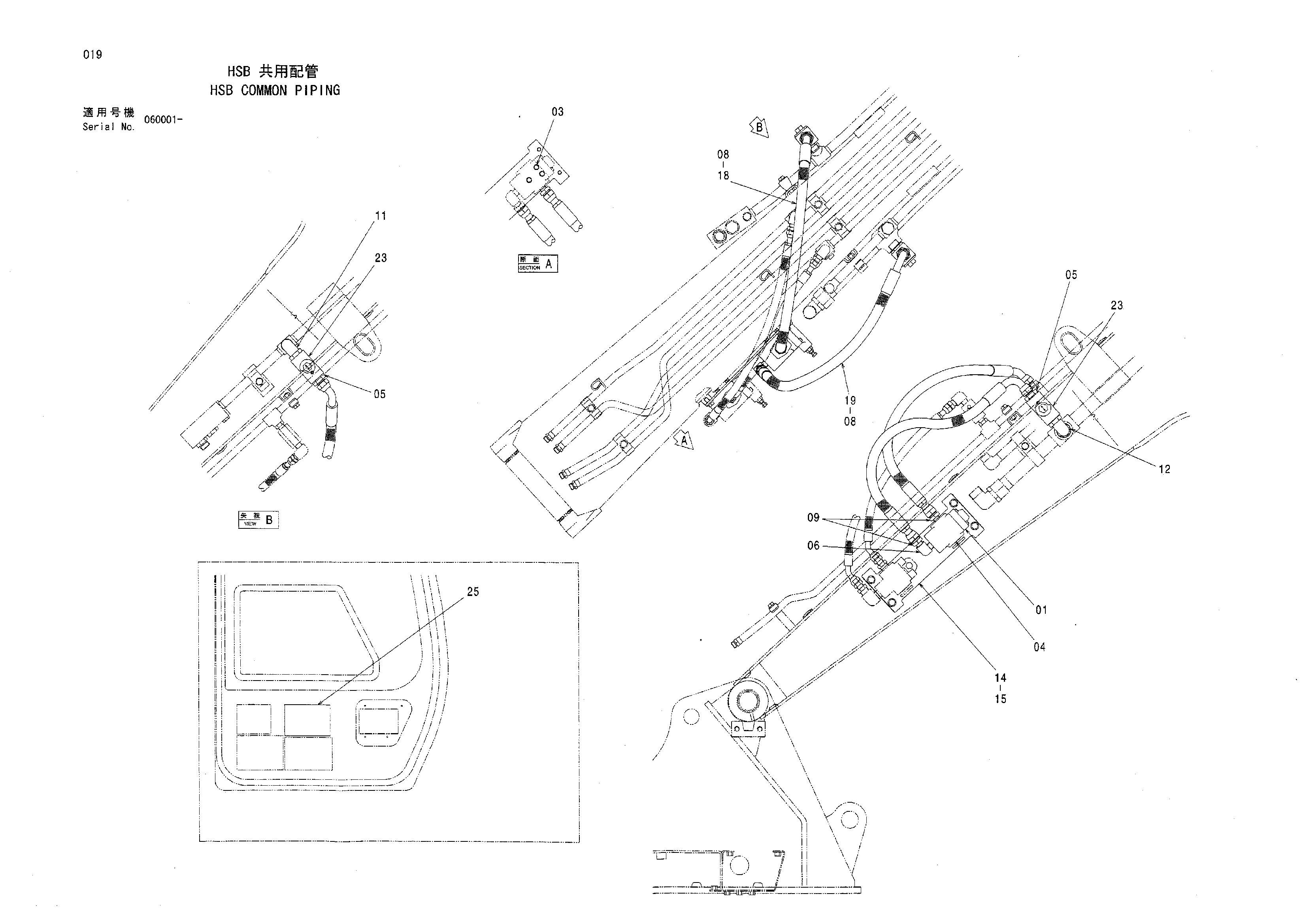

Заводская схема «HSB общий трубопроводы» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 03 | J260825 | Болт с шайбой | 3 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 94-2013 | Пробка | 1 |
| 05 | A853186 | Адаптер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 94-0632 | Угловой штуцер | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4217134 | Адаптер | 2 |
| 11 | 4448997 | Угловой штуцер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 11B | 4509181 | Уплотнительное кольцо | 1 |
| 12 | 4612411 | Угловой штуцер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 9763671 | Кронштейн | 1 |
| 15 | J271225 | Болт с шайбой | 4 |
| 15A | J901225 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 18 | 4629709 | Шланг | 1 |
| 19 | 4374494 | Шланг | 1 |
| 23 | 4432055 | Запорный клапан | 2 |
| 25 | 4630679 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
