Крышка (4)(поворот стрела) — HITACHI ZX80LCK

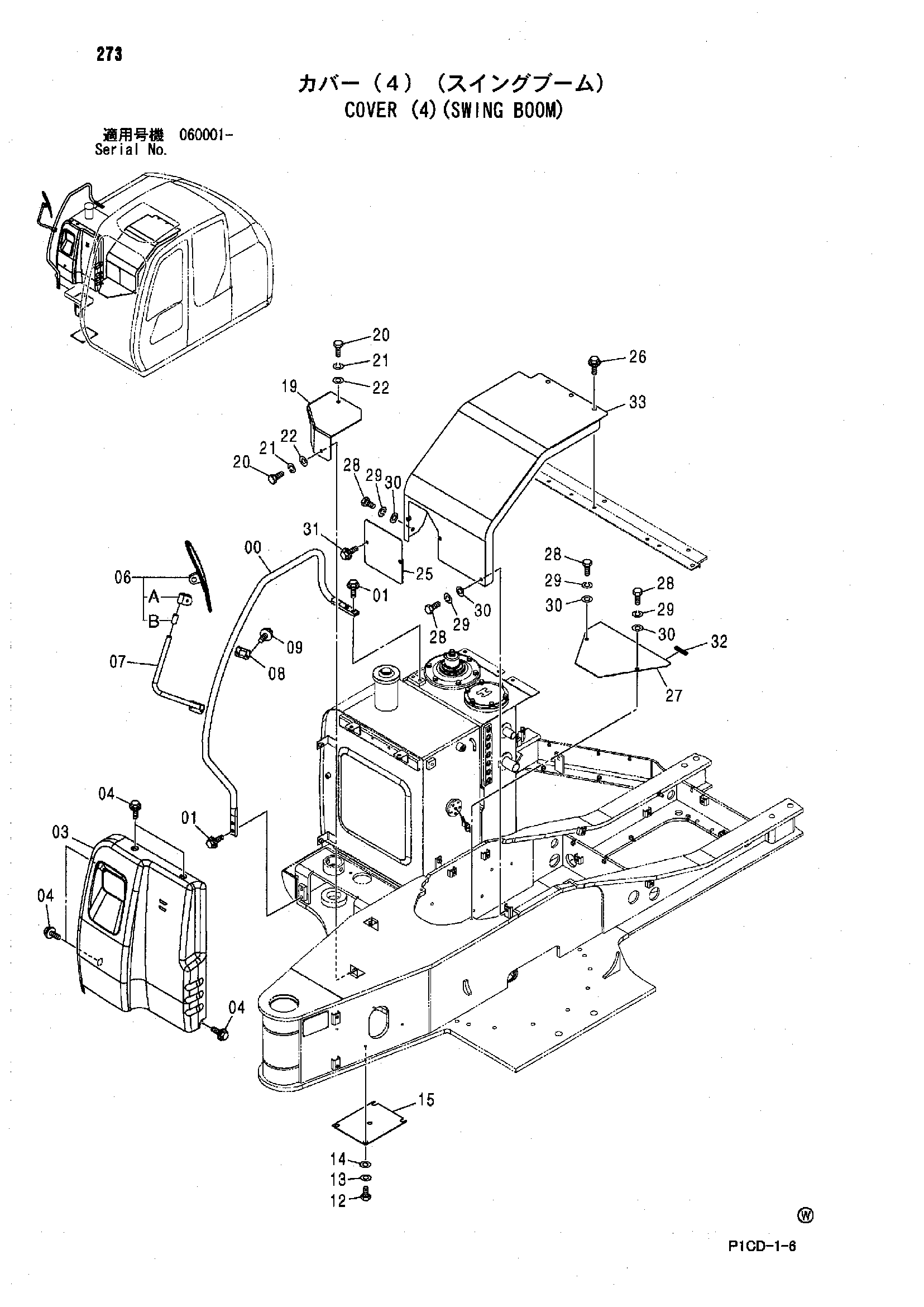

Заводская схема «Крышка (4)(поворот стрела)» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044814 | Стойка | 1 |
| 01 | J021230 | Болт с шайбой | 4 |
| 01 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 03 | 6022010 | Крышка | 1 |
| 04 | 4456332 | Болт с шайбой | 5 |
| 06 | 4416704 | Зеркало | 1 |
| 06A | 4460536 | Держатель | 1 |
| 06B | 4460582 | Манжета | 1 |
| 07 | 8077521 | Стойка | 1 |
| 08 | 4425481 | Хомут | 1 |
| 09 | J010850 | Болт с шайбой | 2 |
| 09 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 12 | J901030 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 14 | J217083 | Шайба | 4 |
| 15 | 4613565 | Крышка | 1 |
| 19 | 3099990 | Крышка | 1 |
| 20 | J901025 | Болт | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | A590110 | Плоская шайба | 2 |
| 25 | 4613834 | Крышка | 1 |
| 26 | J031025 | Болт с шайбой | 3 |
| 26 | J281025 замена: J901025 | Болт с шайбой | 3 |
| 27 | 4613803 | Крышка | 1 |
| 27 | 4617823 | Крышка | 1 |
| 28 | J901025 | Болт | 4 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | A590110 | Плоская шайба | 4 |
| 31 | J021025 | Болт с шайбой | 2 |
| 31 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 32 | 4479345 | Резиновая прокладка | 1 |
| 33 | 7045741 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
