Пилотные гидролинии (без PTO/V)<75> — HITACHI ZX80LCK

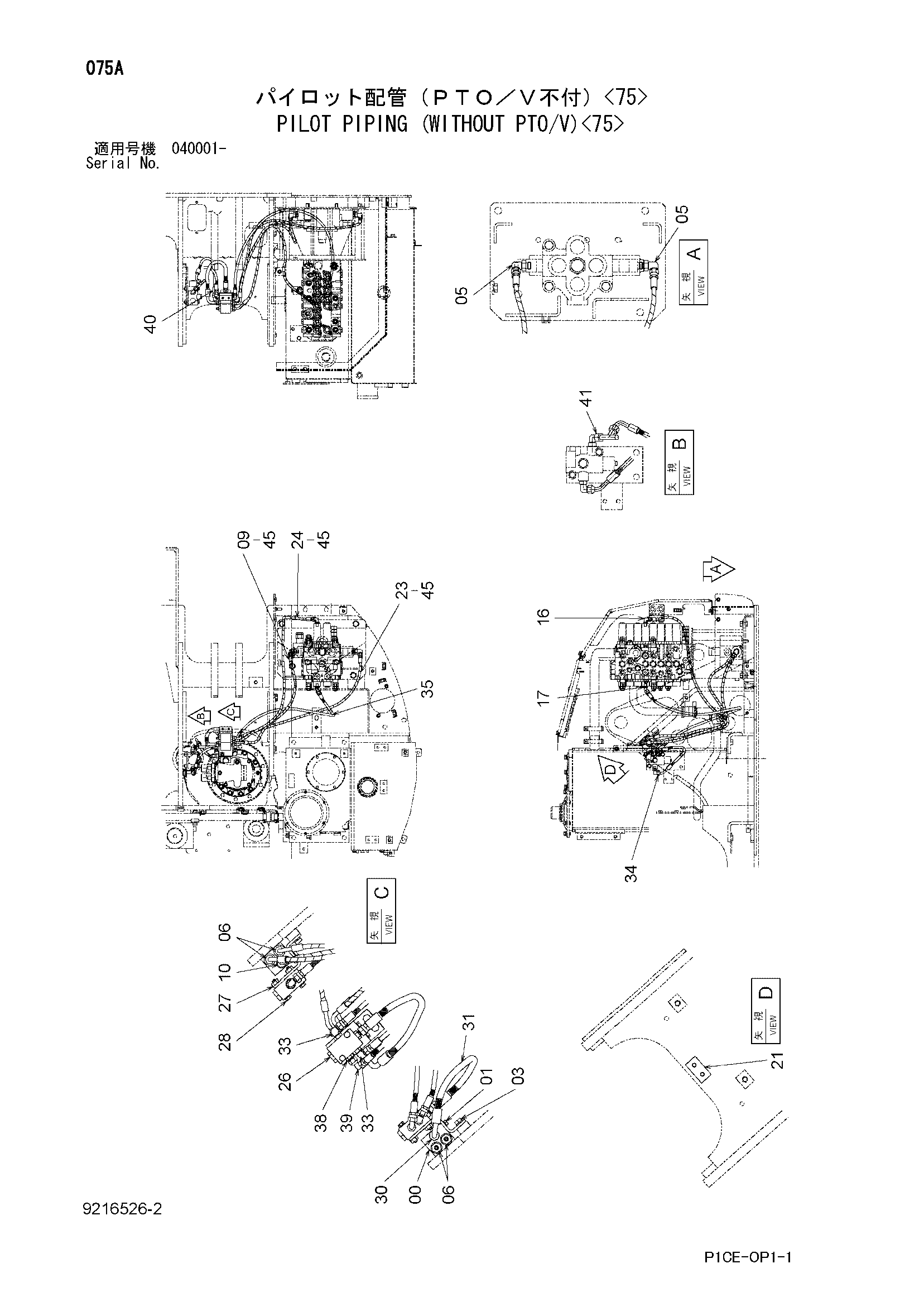

Заводская схема «Пилотные гидролинии (без PTO/V)<75>» для HITACHI ZX80LCK. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J260816 | Болт с шайбой | 2 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852332 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 4 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4427783 | Шланг | 1 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852222 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4364219 | Седло винта | 1 |
| 23 | 4332941 | Шланг | 1 |
| 24 | 4428695 | Шланг | 1 |
| 26 | 4203446 | Клапан | 1 |
| 27 | 9759896 | Кронштейн | 1 |
| 28 | J260855 | Болт с шайбой | 2 |
| 28A | J900855 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | A852123 | Адаптер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4369184 | Шланг | 1 |
| 33 | A852322 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4379169 | Шланг | 1 |
| 35 | 4451090 | Шланг | 1 |
| 38 | A852122 | Адаптер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4346096 | Унион S | 1 |
| 40 | 4350835 | Шланг | 1 |
| 41 | 4252786 | Тройник | 1 |
| 45 | 4327293 | Защитный кожух | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX80LCK и серийный номер машины. Это снижает риск заказа детали другого исполнения.
